Un’antenna a guida d’onda funziona guidando microonde ad alta frequenza (ad esempio, 1-100 GHz) da una sorgente all’apertura radiante con perdita minima. Funziona come una transizione di precisione, convertendo le modalità confinate della guida d’onda in radiazione a spazio libero, spesso raggiungendo guadagni superiori a 20 dBi per applicazioni direzionali come radar o comunicazioni satellitari.
Table of Contents
Cos’è una Guida d’Onda?
Sono cruciali nei sistemi che operano al di sopra di 1 GHz, dove il cablaggio convenzionale diventa inefficiente. Ad esempio, una comune guida d’onda rettangolare per radar a banda X (8-12 GHz) potrebbe avere dimensioni interne di circa 2,29 cm per 1,02 cm (0,9 pollici per 0,4 pollici). Questo dimensionamento preciso è fondamentale, poiché determina la specifica gamma di frequenza che la guida d’onda può supportare, assicurando che i segnali siano contenuti e guidati efficacemente dalla sorgente all’antenna.
| Caratteristica Chiave | Valore Tipico / Descrizione | Perché è Importante |
|---|---|---|
| Frequenza Operativa Comune | 2 GHz a 110 GHz | Definisce il suo campo di applicazione, dal 5G al satellite e al radar. |
| Materiale Primario | Alluminio o Rame | Fornisce alta conduttività, riducendo al minimo la perdita di energia sotto forma di calore. |
| Gestione della Potenza Tipica | Fino a diversi megawatt (MW) | Cruciale per applicazioni ad alta potenza come gli impulsi radar. |
| Perdita di Segnale (Attenuazione) | Bassa fino a 0,01 dB/metro | Vasta, più efficiente del cavo coassiale ad alta frequenza. |
Fondamentalmente, una guida d’onda è un tubo metallico cavo, il più delle volte con una sezione trasversale rettangolare o circolare. Il suo compito principale è quello di agire come un condotto per le onde elettromagnetiche, impedendo all’energia di diffondersi e perdersi nello spazio libero. Le dimensioni interne del tubo sono calcolate matematicamente per supportare specifiche modalità di propagazione, principalmente la modalità dominante TE10 per le guide rettangolari. Questa modalità consente a un segnale a microonde, ad esempio a 10 GHz, di viaggiare attraverso la guida d’onda con un’efficienza superiore al 99%, superando di gran lunga le prestazioni di un cavo coassiale standard alla stessa frequenza, che potrebbe perdere il 50% o più della sua potenza su una tratta di 10 metri.
Per una guida d’onda rettangolare, la dimensione critica è la sua larghezza (a), che deve essere maggiore della metà della lunghezza d’onda del segnale che è progettata per trasportare per consentire questa modalità di propagazione. Se la larghezza è troppo piccola, l’onda non può propagarsi ed è effettivamente tagliata. Questo è il motivo per cui le guide d’onda sono intrinsecamente filtri passa-alto; non possono trasportare segnali al di sotto di una specifica frequenza di taglio, che è intrinsecamente determinata dalla loro dimensione fisica. Questo le rende ideali per trasportare in modo pulito una banda definita di microonde senza interferenze da rumore a bassa frequenza.
Guidare le Microonde come un Tubo
A frequenze come 5,8 GHz o 24 GHz, comunemente utilizzate per le radio di backhaul, i segnali nello spazio libero subiscono un’attenuazione massiva, perdendo potenza proporzionale al quadrato della distanza. Una guida d’onda contiene questa energia, dirigendola lungo un percorso preciso con perdita minima, spesso meno di 0,1 dB per metro, il che è cruciale per mantenere un segnale forte in sistemi come il radar dove i livelli di potenza possono essere di 50 kW o superiori.
- Funzione Principale: Canala l’energia RF ad alta frequenza (>1 GHz) da una sorgente (come un magnetron) a un elemento radiante (antenna).
- Vantaggio Chiave: Perdita di segnale estremamente bassa rispetto ai cavi coassiali ad alta frequenza, gestendo megawatt di potenza di picco nelle applicazioni radar.
- Principio Fisico: Opera attraverso la riflessione interna totale delle onde elettromagnetiche sulle sue pareti interne conduttive.
La magia di una guida d’onda non risiede nell’elettronica complessa; è nella sua geometria fisica progettata con precisione. Per una guida d’onda rettangolare standard, la dimensione critica è la sua larghezza interna (a). Questa larghezza deve essere maggiore della metà della lunghezza d’onda operativa per consentire la propagazione di un’onda. Ad esempio, per guidare un segnale a 10 GHz (lunghezza d’onda ~3 cm), la larghezza della guida d’onda deve essere superiore a ~1,5 cm. Una comune guida d’onda WR-90 ha una larghezza interna di 2,286 cm (0,9 pollici), il che la rende ideale per la banda X (8,2-12,4 GHz).
L’onda non viaggia semplicemente dritta al centro. Si propaga in una specifica modalità, come la dominante TE10, dove il modello del campo elettrico si riflette tra le pareti laterali in uno schema a mezza sinusoide. Questo movimento di rimbalzo si traduce in una velocità di fase che è in realtà maggiore della velocità della luce, mentre la velocità di gruppo (la velocità dell’energia del segnale effettiva) è più lenta.
L’attenuazione è notevolmente bassa, tipicamente nell’intervallo da 0,01 a 0,1 dB/metro, a seconda della frequenza e del materiale conduttivo (solitamente alluminio o rame). Questo è un miglioramento di 5-10 volte rispetto ai migliori cavi coassiali a 10 GHz, che possono presentare perdite di 0,5 dB/m o più. Questa efficienza non è negoziabile nei sistemi ad alta potenza, dove anche una perdita dell’1% si traduce in kilowatt di energia sprecata convertita in calore. L’interno della guida d’onda è spesso placcato con un sottile strato di ~2-5 micron di argento o oro per ridurre la resistenza superficiale e minimizzare ulteriormente queste perdite, specialmente nei sistemi pressurizzati che impediscono all’umidità di degradare le prestazioni.
Dalla Guida d’Onda allo Spazio Libero
Questo componente è un’apertura attentamente progettata che funge da trasformatore di impedenza, abbinando l’impedenza di ~500 ohm della guida d’onda all’impedenza di 377 ohm dello spazio libero. Una transizione mal progettata può riflettere oltre il 20% della potenza verso la sorgente, creando onde stazionarie che possono danneggiare apparecchiature sensibili come un amplificatore klystron da $50.000. Il design dell’antenna determina direttamente la potenza irradiata efficace e l’area di copertura del sistema.
- Funzione Primaria: Agisce come un elemento di transizione per lanciare onde guidate nello spazio libero come onde irradianti.
- Sfida Chiave: Adattare le impedenze tra l’ambiente confinato della guida d’onda (~500 ohm) e lo spazio libero (377 ohm) per ridurre al minimo le riflessioni.
- Impatto sulle Prestazioni: Determina il diagramma di radiazione, l’ampiezza del fascio (beamwidth) e l’efficienza dell’intero sistema a microonde.
La transizione non è un semplice foro nel tubo; è un’apertura o sonda lavorata con precisione e progettata per un minimo Rapporto d’Onda Stazionaria di Tensione (VSWR), idealmente inferiore a 1,2:1. Ciò equivale a una perdita di ritorno migliore di -20 dB, il che significa che meno dell’1% della potenza trasmessa viene riflessa indietro. Per un impulso radar ad alta potenza di 100 kW, anche una riflessione del 5% invia 5 kW di potenza all’indietro, il che può essere distruttivo nel tempo.
Tipi Comuni e Loro Forme
Una comune antenna per comunicazioni satellitari in banda C (4-8 GHz), ad esempio, utilizza un alimentatore a guida d’onda circolare per supportare un’ampiezza del fascio (beamwidth) di 2,5 gradi per un puntamento preciso del satellite geostazionario, gestendo segnali deboli fino a -120 dBm. La forma determina le prestazioni e la selezione del tipo sbagliato può degradare l’efficienza del sistema di il 20% o più.
| Tipo | Gamma di Frequenza Tipica | Caratteristica Chiave della Forma | Applicazione Principale |
|---|---|---|---|
| Corno Piramidale (Pyramidal Horn) | 2-18 GHz | Sezione trasversale rettangolare, svasata linearmente | Radiazione per scopi generici, standard di guadagno (15-25 dBi) |
| Corno Circolare (Conico) | 8-40 GHz | Sezione trasversale circolare, svasatura conica | Comunicazioni satellitari, diagrammi omnidirezionali |
| Corno Corrugato (Corrugated Horn) | 10-30 GHz | Superficie interna scanalata | Lobi laterali bassi (< -30 dB), elevata purezza di polarizzazione |
| Guida d’Onda a Estremità Aperta (Open-Ended Waveguide) | Varia in base alle dimensioni | Apertura rettangolare o circolare semplice, non svasata | Alimentatori di base, test in campo vicino, elementi di array |
Approfondimento sulla Progettazione: L’angolo di svasatura di un’antenna a tromba è un compromesso critico. Un angolo più ampio (ad esempio, 40°) produce un’ampiezza del fascio più ampia ma introduce un maggiore errore di fase, riducendo il guadagno fino a 2-3 dB. Un angolo più stretto (ad esempio, 15°) migliora la coerenza di fase per un guadagno maggiore ma si traduce in una tromba fisica più lunga, più pesante e più costosa.
Il tipo più riconoscibile è il Corno Piramidale. È essenzialmente una guida d’onda rettangolare che si allarga in entrambe le dimensioni. Le dimensioni dell’apertura (lunghezza L e larghezza W) sono calcolate in base al guadagno desiderato e alla lunghezza d’onda operativa. Per un corno con guadagno di 15 dBi a 10 GHz, l’apertura potrebbe essere di circa 12 cm per 12 cm. Il guadagno aumenta approssimativamente di 6 dB ogni volta che l’area dell’apertura raddoppia. Questo tipo è un cavallo di battaglia per la sua semplicità e funzionamento a banda larga, coprendo spesso una larghezza di banda di ±20% intorno alla frequenza centrale.

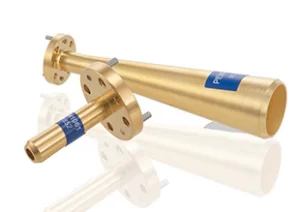

Per le applicazioni che richiedono schemi simmetrici sul piano E e sul piano H, viene utilizzato il Corno Conico. La sua sezione trasversale circolare è naturalmente adatta per connettersi a guide d’onda circolari, spesso utilizzate per propagare una modalità rotante per la diversità di polarizzazione. Il diametro interno, ad esempio 3,5 cm per un alimentatore in banda Ku (12-18 GHz), ne determina la frequenza di taglio.
Vantaggi Chiave Rispetto Ad Altre Antenne
Mentre un’antenna patch a microstriscia potrebbe costare 500 l’una, un corno a guida d’onda di precisione per radar può costare oltre 500 $. Questa significativa differenza di prezzo è giustificata in applicazioni in cui le prestazioni non sono negoziabili. Ad esempio, in un collegamento a microonde a lunga distanza a 80 GHz che si estende per 5 chilometri, l’efficienza superiore di un corno a guida d’onda può fare la differenza tra una connessione stabile a 1 Gbps e un guasto completo del collegamento, risparmiando migliaia di dollari in ripetitori a torre e manutenzione durante la sua vita operativa di 10-15 anni.
| Vantaggio | Prestazioni dell’Antenna a Guida d’Onda | Prestazioni del Concorrente Tipico (Antenna Coassiale) |
|---|---|---|
| Gestione della Potenza | Alta (MW di picco, kW di media) | Bassa/Media (kW di picco, W di media) |
| Perdita di Segnale (Attenuazione) | Estremamente Bassa (0,01 – 0,1 dB/m @ 10 GHz) | Alta (0,5 – 1,0 dB/m @ 10 GHz) |
| Larghezza di Banda Operativa | Moderata (10-20% della freq. centrale) | Ampia (Ottava o più) |
| Confinamento del Campo | Eccellente (Perdita minima) | Buono (Qualche perdita) |
| Durabilità / Ambientale | Alta (Struttura sigillata, rigida) | Media (Dielettrico esposto) |
A 10 GHz, un cavo coassiale standard come LMR-400 ha un’attenuazione di circa 0,7 dB per metro. Su una tratta di 10 metri dal trasmettitore all’antenna, questo si traduce in una perdita di 7 dB, il che significa che oltre l’80% della potenza trasmessa viene sprecata sotto forma di calore. Al contrario, una guida d’onda rettangolare WR-90 alla stessa frequenza ha un’attenuazione di circa 0,02 dB per metro. Sulla stessa tratta di 10 metri, la perdita è di soli 0,2 dB, conservando oltre il 95% della potenza. Questa efficienza si traduce direttamente in una maggiore potenza irradiata efficace (EIRP), una portata più lunga e minori requisiti di potenza per l’amplificatore, riducendo i costi di elettricità di centinaia di dollari all’anno in un sistema sempre attivo.
Usi Tipici nel Radar e nei Collegamenti
Nel radar di movimento superficiale in banda X (9,41 GHz) di un aeroporto, un array alimentato da guida d’onda deve rilevare in modo affidabile gli aerei fino a 5 chilometri di distanza, 24 ore su 24, 7 giorni su 7, in tutte le condizioni atmosferiche, con una precisione di posizione inferiore a 3 metri. Allo stesso modo, un collegamento a microonde a lunga distanza a 80 GHz utilizza un’antenna a tromba corrugata con guadagno di 35 dBi per mantenere un tempo di attività annuale del 99,999% su un percorso di 5 km, trasportando oltre 2 Gbps di dati. L’alto costo iniziale di queste antenne è giustificato da una vita utile di 15 anni e oltre e una manutenzione quasi zero, prevenendo milioni di potenziali perdite operative.
Approfondimento sulla Progettazione del Sistema: La scelta tra un’antenna radar e un’antenna per collegamento di comunicazione spesso si riduce a potenza di picco rispetto alla potenza media. Le trombe radar sono costruite per gestire impulsi di megawatt per microsecondi, concentrandosi sul controllo preciso del fascio per una risoluzione angolare di meno di 0,5°. Le antenne di collegamento sono costruite per una trasmissione continua di 1-10 watt, concentrandosi su un rumore ultra-basso e un VSWR minimo (<1,15:1) per preservare ogni decibel di integrità del segnale per decenni.
1. Sistemi Radar (Alta Potenza, Rilevamento di Precisione):
La loro capacità di gestire potenze di picco estreme—spesso tra 500 kW e 2 MW nei radar di controllo del traffico aereo—è fondamentale. Un singolo connettore non ben adattato in un sistema coassiale si innescherebbe e fallirebbe catastroficamente sotto questo carico. La guida d’onda e il corno sono un’unica unità robusta, pressurizzata, che incanala efficacemente questa energia. La geometria precisa di un corno a doppia modalità o corrugato viene utilizzata per creare un diagramma di radiazione specifico con lobi laterali eccezionalmente bassi (< -30 dB). Questo è fondamentale per distinguere un piccolo aereo a una distanza di 10 km dal disturbo del suolo. L’ampiezza del fascio (beamwidth) dell’antenna, spesso di 1,5 gradi in azimut, definisce direttamente la risoluzione angolare del radar. L’intero assieme meccanico deve ruotare a 5-15 RPM per 24 ore al giorno per anni, un ciclo di lavoro che richiede la rigidità e la durabilità di un sistema basato su guida d’onda.
2. Collegamenti a Microonde Punto-Punto (Alta Efficienza, Affidabilità):
Un collegamento tipico utilizza un riflettore parabolico da 0,6 a 1,2 metri alimentato da un piccolo corno a guida d’onda. La metrica primaria qui è l’efficienza del bilancio di collegamento (link budget). Un alimentatore a tromba corrugata premium potrebbe avere un’efficienza del 70%, rispetto al 50% di un’alternativa più economica. Questa differenza del 20% si traduce in un miglioramento del guadagno di 3 dB. Su un percorso di 30 km a 23 GHz, questi 3 dB possono essere la differenza tra un collegamento stabile con un margine di attenuazione di 30 dB e uno inaffidabile che cade durante una leggera pioggia, che provoca un’attenuazione di ~0,05 dB/km. Per un operatore di telecomunicazioni, una singola interruzione del collegamento può costare migliaia di dollari all’ora in traffico perso, rendendo il costo iniziale più elevato del corno a guida d’onda un saggio investimento. Questi sistemi sono spesso pressurizzati con aria secca a 5-8 PSI per prevenire la condensa interna che potrebbe aumentare il VSWR del 10% e degradare il segnale.
3. Comunicazioni Satellitari (Basso Rumore, Precisione):
Le antenne delle stazioni terrestri per TV satellitare, dati o telemetria utilizzano grandi parabole da 3-10 metri alimentate da corni a guida d’onda circolari. Qui, sono fondamentali sia le prestazioni di trasmissione che quelle di ricezione. In trasmissione, il corno deve illuminare in modo efficiente la parabola. In ricezione, il suo design è fondamentale per ottenere una bassa temperatura di rumore del sistema, spesso inferiore a 100 K. La precisione delle corrugazioni in un corno di alimentazione garantisce un’elevata discriminazione di polarizzazione incrociata (> 30 dB), necessaria per ricevere segnali a doppia polarizzazione da un satellite a 36.000 km di distanza senza interferenze, raddoppiando di fatto la capacità del canale. L’accuratezza di puntamento dell’intero sistema deve essere entro 0,1 gradi per mantenere una potenza del segnale entro 3 dB dal suo picco.
