Aluminium à Faible Perte pour les Boîtiers
Les alliages d’aluminium, en particulier les grades 6061 et 5052, sont la norme industrielle pour la construction des boîtiers de composants de guides d’ondes. Leur principal avantage réside dans l’atteinte d’un excellent équilibre entre de faibles pertes de conductivité électrique et une haute rigidité mécanique à un coût relativement bas. Par exemple, à une fréquence micro-ondes courante de 10 GHz, la profondeur de peau dans l’aluminium est d’environ 1,3 micron, ce qui contribue à une perte de rugosité de surface typique inférieure à 0,05 dB par mètre. Cela le rend idéal pour les applications où l’intégrité du signal est primordiale mais où il existe des contraintes budgétaires, comme dans les systèmes radar commerciaux et les stations de base 5G.
Le choix de l’aluminium est principalement motivé par sa faible densité de 2,7 g/cm³ et sa haute limite élastique, qui peut dépasser 275 MPa pour l’alliage 6061-T6. Cette combinaison garantit que les boîtiers sont à la fois légers et suffisamment robustes pour résister aux vibrations mécaniques et aux cycles thermiques sans déformation. Un boîtier de guide d’ondes typique pourrait avoir une épaisseur de paroi de 3 mm à 5 mm pour assurer une intégrité structurelle suffisante, n’ajoutant qu’une pénalité de poids minimale.
Du point de vue de la fabrication, l’aluminium est fortement favorisé pour son excellente usinabilité. Il peut être facilement fraisé, percé et taraudé avec des équipements CNC standard, réduisant considérablement le temps et les coûts de production. Le taux d’enlèvement de matière pour l’aluminium est généralement 50 à 100 % plus rapide que pour l’acier inoxydable, ce qui se traduit directement par des coûts d’usinage inférieurs, souvent de 30 à 40 %. De plus, sa couche d’oxyde naturelle offre une résistance décente à la corrosion, qui peut être améliorée par anodisation. Une couche anodisée standard de 25 microns d’épaisseur peut augmenter la dureté de surface à plus de 500 Vickers, améliorant considérablement la résistance à l’usure.
Une métrique de performance critique est la gestion thermique. La haute conductivité thermique de l’aluminium, d’environ 160 W/m·K, lui permet de dissiper efficacement la chaleur générée par les composants internes. Ceci est crucial pour maintenir la stabilité opérationnelle dans les applications à haute puissance, telles que les émetteurs de radiodiffusion fonctionnant à 5 kW, où les températures des boîtiers doivent être maintenues en dessous de 80 °C pour éviter la dérive des performances.

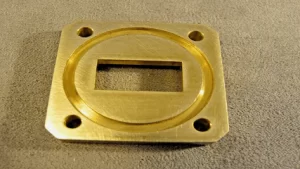

Laiton Précis pour les Connecteurs
Alors que l’aluminium forme le corps principal, les points d’interface critiques—les connecteurs—reposent fortement sur des alliages de laiton comme le C3 6000. La raison principale est l’usinabilité et la résistance à l’usure. Le laiton peut être usiné à des vitesses 150 % plus rapides que l’acier inoxydable, atteignant des finitions de surface plus lisses que 0,8 µm Ra avec une usure minimale de l’outil. Ceci est essentiel pour produire les filetages complexes à pas fin (par exemple, 5/8-24 UNEF) et les douilles de broche précises qui maintiennent le contact électrique sur des milliers de cycles d’accouplement avec une force d’insertion de seulement 5 à 10 N.
Le rôle fondamental d’un connecteur est de fournir un chemin électrique stable et à faible résistance. Le laiton, avec une conductivité électrique typique de 28 % IACS (environ 16 MS/m), offre un solide équilibre. Bien que moins conducteur que le cuivre, ses propriétés mécaniques supérieures en font le choix pratique. Pour combler l’écart de conductivité, la plupart des connecteurs en laiton sont plaqués d’une couche d’argent ou d’or de 2 à 5 microns. Ce placage réduit la résistance de contact de surface à moins de 2 milliohms, assurant une perte de signal minimale, particulièrement critique à des fréquences supérieures à 18 GHz où l’effet de peau confine le flux de courant aux 1,3 micron extérieurs du matériau.
La durabilité est une exigence non négociable. Un connecteur SMA standard est évalué pour un minimum de 500 cycles d’accouplement complets avant que ses paramètres électriques, tels que le Taux d’Ondes Stationnaires en Tension (TOS), ne dérivent au-delà de la limite spécifiée de 1,25:1. L’élasticité innée et la limite élastique du laiton (jusqu’à 410 MPa dans certains alliages) sont ce qui rend cela possible. Il résiste à la déformation et au grippage, assurant que la tolérance de 0,5 mm entre la broche intérieure et la coque extérieure est maintenue, préservant l’adaptation d’impédance de 50 ohms.
| Propriété | Valeur pour Laiton C36000 | Importance pour les Connecteurs |
|---|---|---|
| Cote d’Usinabilité | 100 % (Standard d’Usinage Libre) | Permet la production à grande vitesse de filetages complexes et de caractéristiques avec des tolérances serrées de $\pm$0,05 mm. |
| Limite Élastique | 410 MPa (pour C37700) | Résiste aux cycles d’accouplement répétés (500+) sans déformation permanente de la broche ou de la douille. |
| Résistance à l’Usure | Bonne (Souvent plaqué) | Le matériau de base fournit un support pour le placage en métal précieux (2-5 µm) qui réduit l’usure et la résistance de contact. |
| Dilatation Thermique | $19,5 \text{ µm}/\text{m-}^\circ\text{C}$ | Étroitement adaptée à de nombreux matériaux diélectriques dans le connecteur, réduisant le stress et maintenant les joints. |
Le choix du laiton est motivé par plusieurs avantages opérationnels clés :
- Formation de Filetage Supérieure : Le laiton produit des filetages propres et solides qui peuvent résister à plus de 100 po-lb de couple pendant l’installation sans se dénuder, ce qui est crucial pour maintenir l’alignement et la pression du connecteur.
- Résistance à la Corrosion : Bien qu’il ne soit pas inoxydable, le laiton résiste mieux à l’oxydation que l’acier ordinaire. Lorsqu’il est plaqué argent, la résistance à la corrosion est considérablement améliorée, assurant une performance stable dans des environnements avec 80 % d’humidité pendant plus de 10 000 heures.
- Rentabilité pour la Précision : La haute usinabilité du laiton réduit le temps de fraisage CNC d’environ 25 % par rapport aux métaux moins malléables, abaissant le coût unitaire d’un connecteur complexe entre 15 et 45 $, selon la taille et le placage.
Essentiellement, le laiton est le héros méconnu de la connectivité. Sa combinaison unique d’usinabilité, de résistance et de propriétés électriques décentes—améliorées par le placage—en fait le matériau de facto pour garantir que l’interface critique entre les guides d’ondes et les câbles est fiable, reproductible et électriquement saine à long terme.
Cuivre Fiable pour les Circuits
Pour les circuits internes et les chemins conducteurs au sein des composants de guides d’ondes, le cuivre sans oxygène à haute conductivité (OFHC), comme le C10100 ou le C11000, est le matériau de choix incontesté. Son avantage singulier est la performance électrique inégalée. Avec un indice de conductivité typique de 101 % IACS (environ 58 MS/m), le cuivre minimise les pertes résistives plus efficacement que tout autre métal pratique. À 24 GHz, cela se traduit par une perte d’insertion inférieure à 0,1 dB par mètre dans un guide d’ondes WR-42 standard, impactant directement l’efficacité du système et le rapport signal sur bruit. C’est non négociable pour les applications haute performance comme les transpondeurs satellites et les radars militaires, où chaque fraction de dB de perte compte.
La fonction principale de ces circuits internes est de guider les ondes électromagnétiques avec une distorsion et une atténuation minimales. La superbe conductivité du cuivre est le principal moteur ici. La profondeur de peau—la profondeur à laquelle la densité de courant tombe à environ 37 % de sa valeur de surface—est d’environ 1,33 micron à 10 GHz. Cela signifie que la performance électrique dépend presque entièrement de la qualité de la surface. Par conséquent, les surfaces intérieures des guides d’ondes en cuivre sont souvent polies jusqu’à un fini miroir de 0,4 µm Ra ou plus lisse pour réduire la résistance de surface et la perte de puissance.
Un syntoniseur à tronçon en cuivre dans un système radar fonctionnant à 5,8 GHz peut gérer des puissances de crête dépassant 2,5 MW en courtes impulsions. La faible résistivité du cuivre garantit que le chauffage résistif (pertes I²R) est minimisé, maintenant les augmentations de température pendant le fonctionnement en dessous de 35 °C et maintenant la stabilité d’impédance à moins de 1 %.
Bien que le cuivre pur offre la meilleure performance électrique, sa douceur est un défi important pour les pièces mécaniques. La dureté Vickers du cuivre recuit n’est que d’environ 40 HV, le rendant susceptible aux rayures et à la déformation lors de l’assemblage ou de l’utilisation. Pour atténuer cela, les composants en cuivre sont souvent plaqués d’une couche d’argent ou d’or de 3 à 5 microns. Ce revêtement dur peut augmenter la dureté de surface à plus de 80 HV, améliorant considérablement la résistance à l’usure pour des pièces comme les vis de réglage sans sacrifier la conductivité exceptionnelle fournie par le substrat de cuivre.
La gestion thermique est un autre domaine critique où le cuivre excelle. Sa conductivité thermique de 400 W/m·K est parmi les plus élevées de tous les métaux d’ingénierie. Cela lui permet d’agir comme un dissipateur de chaleur intégré, évacuant efficacement la chaleur des dispositifs actifs et la dissipant. Dans un système de diffusion de 30 kW à haute puissance, les ailettes en cuivre peuvent augmenter la surface de rayonnement effective de 300 %, maintenant une température de fonctionnement stable de 65 °C même sous charge constante.
Le compromis pour cette performance est le coût et le poids. Le cuivre OFHC brut coûte environ 9 à 12 $ par kilogramme, soit environ 50 % de plus que l’aluminium. De plus, sa densité de 8,96 g/cm³ signifie qu’un composant sera plus de trois fois plus lourd qu’une contrepartie en aluminium du même volume. Cela conduit souvent à des conceptions hybrides où le cuivre est utilisé sélectivement pour les chemins critiques porteurs de courant, tandis que le boîtier structurel est fabriqué en aluminium.
