마이크로파 안테나 급전 혼 설치 방법 | 5단계 가이드

마이크로웨이브 안테나 피드 혼을 설치하려면, 먼저 반사경의 초점에 1mm 이내로 정밀하게 정렬하여 최적의 신호 강도를 확보하세요 (잘못 정렬하면 게인이 3dB 감소). 모든 볼트를 25Nm의 토크로 조여 바람으로 인한 진동을 방지하세요 (느슨하면 성능이 40% 저하됩니다).

습기를 차단하기 위해 연결 부위에 내후성 실런트를 사용하세요 (젖으면 6dB 손실 발생). 시스템의 편파(원형/선형)와 일치하는지 확인하세요. 잘못된 정렬은 50%의 신호 손실을 초래합니다. 마지막으로 VSWR 미터로 테스트하세요. 1.5:1 미만 수치는 적절한 설치를 나타냅니다.

피드 혼 선택하기

마이크로웨이브 안테나 피드 혼을 올바르게 설치하는 것은 올바른 모델을 선택하는 것부터 시작됩니다. 불일치하면 신호 효율이 30% 이상 감소할 수 있습니다. 피드 혼은 다양한 모양(스칼라, 골판형, 원뿔형)과 크기(일반적으로 1.5GHz ~ 40GHz)로 제공되며, 각각 특정 주파수 대역에 최적화되어 있습니다. 예를 들어, C-밴드(4-8GHz) 피드 혼은 Ku-밴드(12-18GHz) 애플리케이션에서 도파관 불일치로 인해 신호 강도에서 3-5dB 손실이 발생하여 잘 작동하지 않습니다. 피드 혼의 게인은 일반적으로 15dBi에서 25dBi까지이며, 잘못된 편파(선형 대 원형)를 선택하면 효율이 20% 감소할 수 있습니다.

재료도 중요합니다. 알루미늄 피드 혼은 가볍고(보통 200g ~ 1.5kg) 부식에 강한 반면, 구리 도금 모델은 전도성이 좋지만 비용이 15-30% 더 비쌉니다. 플랜지 유형(CPR-229, WR-75 등)은 안테나의 도파관과 일치해야 하며, 그렇지 않으면 신호 누설(최대 2dB 손실)에 직면하게 됩니다. 장거리 링크(예: 10-50km)의 경우, 골판형 피드 혼은 스칼라 유형에 비해 사이드로브를 40% 줄여 빔 집중을 개선합니다.

확신이 서지 않는다면 안테나의 데이터시트를 확인하세요. 대부분의 제조업체는 최적의 피드 혼 치수(±0.5mm 허용 오차)와 빔폭(10°-60°)을 명시합니다. 부적절한 피드 혼은 VSWR(전압 정재파비)을 1.5:1 이상으로 증가시켜 전송 전력의 최대 10%를 낭비할 수 있습니다. 위성 접시의 경우, f/D 비율(0.3-0.6)이 피드 혼의 설계와 일치해야 합니다. 그렇지 않으면 효율이 25% 이상 떨어집니다. 항상 시스템과 편파(LHCP/RHCP 또는 선형)가 일치하는지 확인하세요. 이를 바꾸면 성능이 절반으로 떨어집니다.

고출력 애플리케이션(500W 이상)의 경우, 피드 혼의 최대 정격 전력(보통 1-5kW)이 송신기의 출력보다 높은지 확인하세요. 저렴한 피드 혼은 80°C 이상에서 과열되어 10°C 상승당 0.1dB 손실을 유발할 수 있습니다. 예산에 여유가 있다면, 듀얼 밴드 피드 혼(예: C/Ku 콤보)은 공간을 절약하고 두 개의 개별 장치를 구매하는 것보다 20% 저렴합니다.

필요한 도구 준비하기

마이크로웨이브 안테나 피드 혼을 설치하는 것은 피드 자체에 관한 것만이 아닙니다. 올바른 도구를 건너뛰면 설치 시간이 30분 이상 추가되고 부적절한 정렬의 위험이 있습니다. 이 작업에 필요한 기본 도구 키트는 50~150달러 정도이지만, 토크 렌치와 같은 단일 도구라도 빠지면 느슨한 연결로 인해 0.5-1dB의 신호 손실이 발생할 수 있습니다. 가장 중요한 품목은 육각 키 세트(2-10mm)입니다. 피드 혼의 90%가 M4에서 M8 나사를 사용하기 때문입니다. 기둥이나 마스트에 장착하는 경우, 버블 수평기(±0.5° 정확도)는 필수입니다. 2°의 기울기는 10km 거리에서 빔 초점을 10% 정도 벗어나게 할 수 있습니다.

도파관 정렬을 위해 레이저 포인터(650nm, 5mW)는 10GHz 이상의 주파수에 중요한 ±1mm 이내의 축 방향 위치 확인에 도움이 됩니다. 케이블 스트리퍼(LMR-400 또는 RG-214 동축 케이블용)는 VSWR을 1.3:1 이상으로 증가시키는 흠집 없이 깨끗한 중심 도체 노출을 보장합니다. 실외 연결 부위를 밀봉하는 경우, 3M 스카치 2228 내습 테이프(10롤에 1개)는 습한 기후에서 매년 0.2dB씩 신호를 저하시키는 부식을 방지합니다. 유전체 그리스(튜브당 5달러)를 잊지 마세요. O-링에 바르면 수명이 2년에서 5년 이상으로 연장됩니다.

토크 사양은 대부분의 사람들이 인식하는 것보다 더 중요합니다. 도파관 플랜지를 8-12N·m 이상으로 과도하게 조이면 결합면이 휘어져 0.3-0.8dB의 삽입 손실이 발생할 수 있습니다. 5N·m 미만으로 덜 조이면 RF 누설 위험이 있어 전송 전력의 5-10%를 낭비하게 됩니다. 디지털 토크 렌치(60-200달러)는 이러한 오류를 피함으로써 한 번의 설치로 그 가치를 증명합니다. 높이 조절을 위해 접이식 사다리(3-5m 도달)는 임시방편보다 안전합니다. 2m 이상의 높이에서 떨어지는 사고는 안테나 관련 부상의 40%를 차지합니다.

기존 시스템과 통합하는 경우, 휴대용 VNA(벡터 네트워크 분석기, 500-2000달러)를 사용하면 현장에서 반사 손실(<-15dB가 이상적) 및 임피던스(50Ω ±5%)를 측정할 수 있습니다. 파워 미터(100-300달러)와 같은 저렴한 대안은 심각한 불일치를 감지할 수 있지만, 사소한 정렬 불량으로 인한 0.5dB 손실을 발견할 정밀도가 부족합니다. DIY 사용자의 경우, 기본 멀티미터(20달러)도 여전히 DC 연속성을 확인하는 데 도움이 됩니다. 단락된 피드 라인은 1,500달러짜리 송신기를 몇 초 안에 태워버릴 수 있습니다.

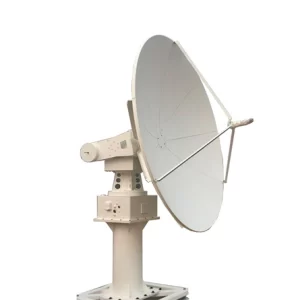

안테나 올바르게 배치하기

안테나 배치를 1-2도만 잘못해도 특히 Ka-밴드(26-40GHz)와 같은 고주파수에서 신호 강도가 20-40% 감소할 수 있습니다. 첫 번째 규칙은 가시선(LOS)입니다. 프레넬 존(신호 경로의 60% 통과) 내의 장애물(나무, 건물 등)은 회절 손실을 유발합니다. 5.8GHz에서 10km 링크의 경우, 프레넬 존 반경은 중간 지점에서 3.2미터입니다. 즉, 이 공간에 2미터만 들어선 나뭇가지도 처리량을 50% 저하시킬 수 있습니다.

고도 각도도 똑같이 중요합니다. 정지 궤도 위성 거리(35,786km)에서 1°의 고도 오차는 200km의 지상 위치 오차로 이어집니다. 지상 마이크로웨이브의 경우, 안테나 높이가 안정성에 영향을 미칩니다. 5미터 대신 10미터에 설치하면 도시 지역에서 다중 경로 간섭이 30% 감소합니다. 스마트폰 앱은 종종 ±2°의 오차가 있으므로, GPS가 가능한 경사계(±0.1° 정밀도)를 사용하여 각도를 설정하세요.

극성 정렬은 기능적인 링크와 실패한 링크를 구분합니다. 위성 접시의 경우, Ku-밴드에서 >0.5°의 방위각 불일치는 신호 대 잡음비(SNR)를 3dB 떨어뜨립니다. 자기 나침반(±5° 정확도)으로는 충분하지 않습니다. 위성 파인더(80-200달러) 또는 DishPointer 앱(유료 구독 시 0.1° 해상도)을 사용하세요.

아래는 일반적인 대역에 대한 허용 오차입니다.

지반 안정성도 중요합니다. 바람에 2mm의 기둥 흔들림은 18GHz에서 0.5dB의 변동을 유발합니다. 콘크리트 기초는 마스트 높이 1미터당 30cm 깊이여야 합니다. 6미터 기둥은 50mph의 바람에 저항하기 위해 1.8m의 기초가 필요합니다. 옥상 장착의 경우, 스테인리스 스틸 클램프(3-5mm 두께)는 매년 15%씩 그립 강도를 약화시키는 부식을 방지합니다.

피드 단단히 부착하기

느슨한 피드 혼은 짜증나는 문제를 넘어 비용이 많이 듭니다. 피드와 도파관 사이의 0.5mm 틈새조차도 신호의 5-10%를 누설시켜, 48dBm의 전송 전력을 안테나를 떠나기도 전에 43dBm으로 만들 수 있습니다. 고출력 RF 증폭기의 경우 와트당 15달러로, 100W 시스템당 75달러가 낭비되는 셈입니다. 올바른 부착 방법은 설정에 따라 다릅니다. 플랜지 볼트는 8-12N·m의 토크가 필요하고, 클램프 스타일 마운트는 6-8N·m가 필요합니다. 과도하게 조이면 플랜지 면이 0.05-0.1mm 왜곡되어 VSWR이 1.8:1 이상으로 증가합니다. 이는 최신 라디오에서 자동 전력 롤백을 유발하기에 충분합니다.

실외 설치의 경우, 스테인리스 스틸 하드웨어(M4-M8, 304 또는 316 등급)는 해안 지역에서 아연 도금 나사의 2-3년에 비해 10-15년을 견딜 수 있습니다. 습기 유입을 방지하기 위해 유전체 그리스(O-링당 3-5mL)를 바르세요. 부식된 접점은 장기 신호 감쇠의 40%를 차지합니다. 라돔 실을 사용하는 경우 압축을 확인하세요. 1.5-2mm의 폐쇄 셀 폼이 이상적입니다. 1mm 미만은 물을 유입시키고, 3mm 이상은 피드 넥에 부담을 줍니다.

도파관 정렬은 필수입니다. Ka-밴드(26-40GHz)에서 1°의 각도 불일치는 게인을 2-3dB 떨어뜨립니다. 이는 전송 전력 비용을 두 배로 늘리는 것과 같습니다. 중요한 링크의 경우, 600방 사포로 플랜지 면을 랩핑하여 평탄도 편차가 0.02mm 미만인지 확인하세요. 필러 게이지로 테스트하세요. 0.03mm 심이 어디든 들어간다면, 피드를 다시 장착해야 합니다.

현장 데이터: 정렬 확인을 건너뛴 기술자는 첫 해에 15% 더 많은 서비스 요청을 받고, 재작업을 위해 방문당 평균 200달러를 지출합니다.

케이블 스트레인 릴리프는 대부분의 사람들이 인식하는 것보다 더 중요합니다. 축에서 30° 벗어난 200g의 동축 케이블 당김은 커넥터에 스트레스를 주어 미세 골절로 인해 매년 0.1dB의 손실을 유발합니다. UV 저항성 케이블 타이(개당 0.10달러)로 20-30cm마다 케이블을 고정하고, 피드 근처에 10cm의 서비스 루프를 남겨두세요. 헬릭스 케이블의 경우, 커넥터에 토크 렌치(25-30N·m)를 사용하세요. 손으로 조이면 부분 접촉으로 인해 0.2dB의 간헐적 손실이 발생할 위험이 있습니다.

신호 강도 테스트하기

신호 테스트는 단순히 “막대기”를 얻는 것이 아닙니다. 돈이 드는 성능 격차를 수량화하는 것입니다. 10Gbps Ka-밴드에서 수신 신호 강도(RSSI)가 1dB 떨어지면, 이를 보상하기 위해 앰프 비용이 연간 2,000달러 추가될 수 있습니다. 기준선 측정부터 시작하세요. 대부분의 지상 링크의 경우 -65dBm ~ -45dBm을 목표로 하고, 위성의 경우 -75dBm ~ -55dBm을 목표로 하세요. 측정값이 이 범위를 벗어나면 전력을 낭비하거나 데이터 패킷을 손실하는 것입니다.

마이크로웨이브 링크의 경우, 스펙트럼 분석기(1,500-5,000달러)를 사용하여 노이즈 플로어 간섭을 확인하세요. 6GHz 대역에서는 -90dBm의 노이즈 플로어가 허용되지만, 28GHz에서는 256-QAM 변조를 유지하기 위해 -100dBm 이하가 필요합니다. 파워 미터(100-300달러)와 같은 저렴한 대안은 심각한 문제를 발견할 수 있지만, 사소한 정렬 불량으로 인한 0.3dB 손실을 놓칩니다. 이는 처리량을 5% 감소시키기에 충분합니다.

대역별 주요 임계값:

날씨는 사양보다 더 중요합니다. Ku-밴드의 비 감쇠는 폭우 시 신호를 10-20dB 감소시킬 수 있습니다. 건기 신호가 -55dBm이라면, 비가 오면 -75dBm에 도달하여 정전을 유발할 수 있습니다. 미션 크리티컬 링크의 경우, 3-5dB 페이드 마진(추가 전력 헤드룸)을 예산에 포함하세요. 시간당 강우량 1mm당 0.5dB의 전력을 자동으로 부스트하는 200달러짜리 강우 센서는 가동 중단 시간을 방지하여 1년 이내에 그 가치를 증명합니다.

편파 순도는 또 다른 조용한 살인자입니다. 안테나 간에 10°만 기울어져도 교차 편파 분리가 6dB 감소하여 간섭 위험이 증가합니다. 편파 미터(800-2,000달러) 또는 듀얼 채널 오실로스코프를 사용하여 30dB 이상의 분리를 확인하세요. 그보다 낮으면 재전송으로 인해 15% 더 느린 속도가 발생할 수 있습니다.

현장 팁: 피드 혼에 부착된 5달러짜리 레이저 포인터는 정렬 드리프트를 노출시킵니다. 10m 떨어진 벽에서 점이 2mm 이상 움직이면 마운트를 다시 조이세요. 진동은 6개월 이내에 5개 중 1개의 설치를 느슨하게 만듭니다.
