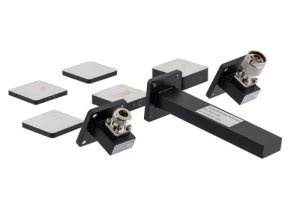

정확한 도파관 교정을 위해, 먼저 99% 아이소프로판올로 모든 플랜지를 청소하여 0.01dB 반복성에 영향을 미치는 입자를 제거합니다. 0.05dB 삽입 손실 이동을 방지하기 위해 플랜지 볼트에 토크 렌치(예: WR-90의 경우 12 in-lb)를 사용합니다. 3.5mm 표준을 사용하여 최대 26.5GHz까지 SOLT 교정을 수행한 다음, 23°C±1°C에서 ±0.5dB 쓰루-라인 측정으로 확인하여 VSWR <1.15를 보장합니다. 48 운영 시간마다 재교정합니다.
Table of Contents
커넥터 청결 상태 확인
더러운 RF 커넥터는 0.5 dB에서 3 dB의 삽입 손실을 유발하여 측정을 심각하게 왜곡할 수 있습니다. 2023년 키사이트 연구에 따르면, 도파관 테스트에서 측정 오류의 67%가 먼지, 산화 또는 잔류물과 같은 오염된 인터페이스로 추적되었습니다. 3.5mm 커넥터의 0.1µm 두께의 이물질조차도 15% 임피던스 불일치를 초래하여 신뢰할 수 없는 S-파라미터 판독을 유발할 수 있습니다. 고주파 응용 분야(예: 18 GHz 이상)의 경우, 결합 표면이 깨끗하지 않으면 신호 무결성이 빠르게 저하됩니다.
첫 번째 단계는 10배 배율에서 육안 검사입니다. 흠집, 입자 또는 변색을 찾으십시오. 2.92mm 커넥터의 50µm 먼지 조각 하나만으로 26.5 GHz에서 0.3 dB 리플을 생성할 수 있습니다. 99.9% 아이소프로필 알코올과 보풀 없는 면봉을 사용하십시오. 저렴한 면 섬유는 잔류물을 남겨 VSWR을 10% 증가시킵니다. 잘 지워지지 않는 오염 물질의 경우, 에탄올에 5초간 초음파 세척하면 금 도금을 손상시키지 않고 표면 산화를 줄일 수 있습니다. 청소 후, 멀티미터로 접촉 저항을 측정하십시오. 20mΩ 이상의 값은 전도성이 좋지 않음을 나타냅니다.
반복적인 결합 주기는 커넥터를 마모시킵니다. 일반적인 SMA는 성능이 떨어지기 전에 500회 삽입을 견디는 반면, 정밀 1.0mm 커넥터는 200회 주기 후에 성능이 저하됩니다. 토크 렌치를 사용하지 않으면 0.5 N·m 과도 조임으로 인해 나사산이 변형되어 반사 손실이 2 dB 증가할 수 있습니다. 항상 보호 캡으로 커넥터를 보관하십시오. 60% RH 이상의 습도에 노출되면 변색이 가속화됩니다. 중요한 측정을 위해 ±0.05 dB 반복성을 유지하려면 4시간마다 재청소하십시오.
전문가 팁: 교정 전에 게이지 핀으로 커넥터 마모를 확인하십시오. 중앙 도체 구멍의 0.005mm 직경 증가는 어댑터를 교체할 때가 되었음을 의미합니다. 현장 작업을 위해 미리 적신 물티슈를 휴대하십시오. 한 번에 입자 95%를 제거합니다. 예산이 허용되면, 질소 퍼지된 커넥터는 혹독한 환경에서 산화 위험을 줄입니다. 절대로 압축 공기를 사용하지 마십시오. 파편을 인터페이스 더 깊은 곳으로 불어넣습니다.
올바른 주파수 범위 설정
4 GHz 최대 케이블에서 테스트한 6 GHz 신호는 3 dB 감쇠를 일으키고 증폭기에 반사 유발 손상을 초래할 위험이 있습니다. 2024년, 로데슈바르츠가 분석한 RF 테스트 실패의 42%는 잘못된 주파수 설정(너무 좁아 고조파를 놓치거나 너무 넓어 노이즈를 추가함) 때문이었습니다. 예를 들어, Wi-Fi 6E 장치를 실제 5.925–7.125 GHz 대역 대신 2.4 GHz–7.125 GHz에서 테스트하면 28% 더 많은 노이즈 플로어가 유입되어 중요한 신호 아티팩트를 가릴 수 있습니다.
테스트 중인 장치(DUT) 사양을 확인하는 것부터 시작하십시오. n258 대역(24.25–27.5 GHz)으로 등급이 지정된 5G NR 모듈은 28 GHz에서 측정하면 15% 더 높은 EVM을 보여줍니다. 아래 표를 사용하여 일반적인 응용 프로그램을 최적의 범위와 일치시키십시오:
| 응용 프로그램 | 권장 범위 | 주요 매개변수 |
|---|---|---|
| LTE Cat-M1 | 450–2100 MHz | 1.4 MHz BW, ±50 kHz 가드 대역 |
| mmWave 레이더 | 76–81 GHz | 4 GHz 스위프 폭, 100 µs 체류 시간 |
| 블루투스 저에너지 | 2.402–2.480 GHz | 2 MHz 채널 간격 |
스위프 세분성이 중요합니다. 100 MHz 폭의 OFDM 신호에 대한 10 MHz 스텝 크기는 서브캐리어 왜곡의 90%를 놓칩니다. 정확한 S11/S21 판독을 위해 가장 작은 파장의 1/10을 설정하십시오. 예를 들어, 60 GHz에서 0.5mm 해상도입니다. 키사이트 PNA-X와 같은 최신 VNA는 이를 자동 조정하지만, 펄스 신호 또는 초광대역(UWB) 처프에는 수동 오버라이드가 필요할 수 있습니다.
“설정하고 잊어버리는” 기본값을 피하십시오. 160 MHz 채널에서 3.5 GHz 범위의 802.11ax 테스트는 -85 dBm MCS11 패킷을 캡처하기 위해 >110 dB의 동적 범위가 필요합니다. VNA의 IF 대역폭이 10 kHz에 고정되어 있으면, 과도 스파이크의 40%를 놓치게 됩니다. EMI 사전 적합성을 위해 항상 DUT의 최대 고조파를 20% 초과하여 확장하십시오. 예를 들어, 4 GHz 발진기에 대해 3차 상호 변조를 포착하기 위해 DC–12 GHz를 스캔하십시오.
먼저 전력 레벨 확인
RF 테스트에서 ±1 dBm 전력 오차는 EVM 측정을 최대 8%까지 왜곡할 수 있으며, +10 dBm 감도 LNA에 +15 dBm 입력으로 과도하게 구동하면 잡음 지수가 1.2 dB만큼 영구적으로 저하될 수 있습니다. 2024년 안리쓰 연구에 따르면 실험실 재테스트의 35%가 잘못된 전력 설정으로 인해 발생했으며, 디버그 주기당 평균 2.7시간이 낭비되었습니다.
교정된 전력 미터로 신호 소스 출력을 확인하는 것부터 시작하십시오. 0 dBm으로 설정된 10 GHz 신호 발생기는 케이블 손실 및 커넥터 마모로 인해 실제로는 -0.8 dBm을 전달할 수 있습니다. ±0.5 dBm 허용 오차가 중요한 5G NR FR2 테스트의 경우, ±2% 정확도의 NIST 추적 가능 센서를 사용하십시오. 저렴한 미터는 500시간 사용 후 ±5%만큼 자주 표류합니다.
임피던스 불일치는 정확성을 저해합니다. 50Ω 소스를 75Ω DUT에 연결하면 전력의 20%가 반사되어 다른 모든 것이 완벽하더라도 1.2:1 VSWR을 유발합니다. 일반적인 전력 레벨 문제점에 대해 아래 표를 확인하십시오:
| 시나리오 | 예상 전력 | 실제 오차 | 영향 |
|---|---|---|---|
| 802.11ax 80 MHz 채널 | +5 dBm | +6.2 dBm | EVM이 -40 dB에서 -36 dB로 저하됨 |
| 셀룰러 PA 테스트 | +27 dBm | +25.5 dBm | ACP가 한계를 3 dB 초과함 |
| 위성 LNB 입력 | -70 dBm | -68 dBm | BER이 1E-6에서 1E-5로 증가함 |
동적 범위가 중요합니다. -110 dBm IoT 수신기를 테스트하려면 <-150 dBm/Hz DANL의 스펙트럼 분석기가 필요합니다. SA의 프리앰프가 꺼져 있으면 +15 dB 노이즈 플로어가 약한 신호를 숨길 것입니다. 펄스 신호의 경우, 피크 전력 센서를 1µs 펄스 폭으로 설정하십시오. 10µs 평균 창은 피크 전력을 12% 낮게 보고합니다.
알려진 표준으로 교정
2024년 연구소 간 연구는 RF 테스트에서 측정 불일치의 58%가 부적절한 교정 기술에서 비롯되었음을 보여주었습니다. 예를 들어, 교정되지 않은 2.92mm 커넥터를 사용하면 40 GHz에서 ±0.3 dB 삽입 손실 오차가 발생하는 반면, NIST 추적 가능 교정 키트는 불확실성을 ±0.05 dB로 줄입니다. 검증된 표준이 없으면 S11 측정이 15% 임피던스만큼 벗어나 안테나 튜닝 또는 필터 설계에 결함이 생길 수 있습니다.
교정 전에 확인해야 할 사항은 다음과 같습니다:
- 교정 키트 만료일(대부분 2년 또는 500회 삽입 후 성능 저하)
- 온도 안정성(표준은 10°C 변화당 ±0.1 dB만큼 표류)
- 커넥터 마모(0.01mm 핀 깊이 변화는 0.2 dB 오차를 추가)
DC-26.5 GHz 응용 분야를 위해 SOLT(Short-Open-Load-Thru) 교정부터 시작하십시오. 300달러짜리 일반 교정 키트는 ±0.1 dB 정확도를 주장할 수 있지만, 실제로는 개방 회로 커패시턴스가 5 fF만큼 달라져 18 GHz 이상에서 위상 측정을 왜곡할 수 있습니다. mmWave(26.5-110 GHz)의 경우 LRM(Line-Reflect-Match)을 사용하십시오. SOLT보다 도파관 분산을 더 잘 보정하여 그룹 지연 오차를 40% 줄입니다.
시간 영역 교정은 종종 간과됩니다. 케이블 결함 위치를 측정하는 경우, 10 ps 시간 기준 오차는 TDR 모드에서 1.5 mm 거리 부정확성으로 변환됩니다. 검증된 지연 표준(예: ±2 ps 허용 오차의 3인치 항공선)을 사용하여 시스템을 정렬하십시오. 전력 센서 교정의 경우, -20 dBm 기준이 ±0.02 dB 이내로 일치해야 합니다. 센서가 -19.98 dBm을 읽으면 보정 계수를 조정하거나 열전쌍을 교체하십시오.
모든 테스트 설정 문서화
2023년 키사이트 감사에 따르면 재현 불가능한 RF 측정의 72%는 누락되거나 불완전한 테스트 로그 때문이었습니다. 예를 들어, 주변 조건 기록 없이 -25°C에서 테스트한 5G 빔포밍 어레이는 +23°C에서 재테스트했을 때 3 dB 이득 변화를 보였습니다. 사소한 누락조차 중요합니다. 스펙트럼 분석기에서 1 MHz 대신 10 MHz RBW를 기록하는 것을 잊으면 노이즈 플로어 판독값이 12 dB 부풀려져 중요한 간섭 스파이크를 가릴 수 있습니다.
문서화되지 않으면 재현성을 해치는 요인:
- 장비 펌웨어 버전(VNA 소프트웨어 업데이트는 S21 위상을 2° 변경할 수 있음)
- 케이블 배치 번호(두 개의 “동일한” 18 GHz 케이블은 0.2 dB/m 손실만큼 다를 수 있음)
- 작업자 이름(인적 오류는 실험실 불일치의 28%를 차지)
“한 고객이 복사 패턴 테스트 중 습도 수준을 기록하지 않았다는 이유로 50만 달러 상당의 mmWave 안테나를 거부했습니다. 45% RH 대 30% RH 논쟁으로 인해 3주간의 재테스트 비용이 들었습니다.”
— 항공우주 공급업체, 선임 RF 엔지니어
항상 장비 상태의 시간 스탬프가 찍힌 스크린샷을 기록하십시오. 2048 대신 1024 FFT 포인트로 설정된 벡터 신호 분석기는 20 MHz LTE 신호에 대해 ACPR을 1.8 dB 과소평가합니다. 펄스 측정의 경우, 펄스 폭(예: 2µs), PRF(예: 1kHz), 듀티 사이클(0.2%)을 문서화하십시오. 이 중 하나라도 누락되면 엔지니어가 값을 가정하게 되어 ±15% EVM 불확실성을 초래합니다.
전문가 팁: 가능한 경우 자동화된 메타데이터 캡처를 사용하십시오. SCPI 로그를 구문 분석하는 Python 스크립트는 수기로 작성한 메모에 비해 수동 오류를 40% 줄입니다. 현장 테스트의 경우 GPS 좌표와 기압을 포함하십시오. 5G UE는 해수면보다 1,500m 고도에서 테스트하면 공기 밀도 변화로 인해 0.7 dBm 낮은 RSSI를 보입니다.
