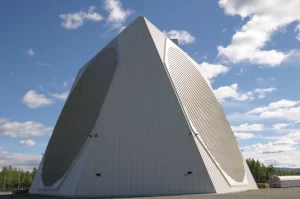

Scegliere attentamente la spaziatura dell’antenna
La spaziatura dell’antenna è uno dei fattori più critici nella progettazione degli array radar, influenzando direttamente le prestazioni del beamforming, i livelli dei lobi laterali e la soppressione dei lobi di diffrazione. Un array con spaziatura errata può degradare la risoluzione angolare del 30-50% e aumentare la potenza dei lobi laterali di 10-15 dB, riducendo significativamente l’accuratezza di rilevamento. La spaziatura ottimale dipende dalla frequenza operativa—tipicamente impostata a λ/2 (metà lunghezza d’onda) per gli array lineari uniformi per evitare i lobi di diffrazione. Tuttavia, nei sistemi a banda larga (es. 2-18 GHz), la spaziatura deve essere regolata a ≤λ_min/2 alla frequenza più alta (es. 8.3 mm a 18 GHz) per prevenire l’aliasing.
Negli array a fase, l’accoppiamento reciproco tra gli elementi aumenta bruscamente quando la spaziatura scende sotto 0.4λ, causando disadattamenti di impedenza che possono ridurre l’efficienza di radiazione del 5-20%. Ad esempio, un array a patch 4×4 a 10 GHz con spaziatura di 0.3λ subisce un calo del 12% nel guadagno a causa dell’accoppiamento. Per mitigare ciò, si può usare una spaziatura sfalsata o non uniforme (es. 0.5λ-0.7λ), scambiando un po’ di controllo sulla larghezza del fascio per ottenere lobi laterali inferiori di 3-6 dB.
Per gli array di grandi dimensioni (es. 100+ elementi), la spaziatura rastremata (che aumenta gradualmente verso i bordi) aiuta a sopprimere ulteriormente i lobi laterali. Un array di 20 elementi con una rastremazione della spaziatura del 10% riduce i lobi laterali di picco da -13 dB a -18 dB rispetto alla spaziatura uniforme. Tuttavia, ciò aumenta la larghezza del fascio di 0.5°-1.5°, quindi è un compromesso per applicazioni che necessitano di una risoluzione <1°.
In pratica, la dilatazione termica può spostare la spaziatura di 0.1-0.3 mm su un intervallo di 50°C, causando errori di puntamento del fascio di 0.2°-0.5°. L’uso di materiali a basso CTE (es. Invar, CTE ≈1.2×10⁻⁶/°C) minimizza il drift. Per i radar aerei, gli errori di spaziatura indotti dalle vibrazioni (±0.05 mm a 100 Hz) possono introdurre un jitter di ±0.1°, richiedendo un montaggio più rigido (frequenza naturale >500 Hz).
Gli strumenti di simulazione (es. CST, HFSS) aiutano a ottimizzare la spaziatura modellando l’accoppiamento e i diagrammi di radiazione. Un array ben spaziato migliora il raggio di rilevamento del 15-25% riducendo al contempo i falsi allarmi del 30-50%. Validare sempre con diagrammi misurati, poiché anche errori di 0.05λ possono falsare i risultati.
Ottimizzare il layout della rete di alimentazione
La rete di alimentazione è la spina dorsale di qualsiasi array radar, influenzando direttamente l’integrità del segnale, la coerenza di fase e l’efficienza della distribuzione di potenza. Una rete di alimentazione mal progettata può introdurre 1-3 dB di perdita di inserzione, ridurre l’accuratezza di orientamento del fascio di ±0.5° e aumentare i costi di produzione del 15-25% a causa di un instradamento complesso. In un tipico array a fase di 16 elementi, la suddivisione di potenza non uniforme può causare variazioni di ampiezza di ±1.5 dB, portando a una soppressione dei lobi laterali più debole del 10-20%.
”Uno squilibrio del 10% negli sfasamenti della rete di alimentazione degrada l’accuratezza di puntamento del fascio di 0.3°—abbastanza per mancare un piccolo drone a 5 km di distanza.”
Per le reti di alimentazione basate su microstrip, la larghezza della traccia deve essere ottimizzata per minimizzare la perdita. A 10 GHz, una traccia larga 0.2 mm su FR4 (εᵣ=4.3) ha una perdita di 0.15 dB/cm, ma il passaggio a Rogers RO4350B (εᵣ=3.48) la riduce a 0.08 dB/cm. Tuttavia, i substrati Rogers costano 3-5 volte di più, quindi i design attenti al budget spesso usano layout ibridi—percorsi critici su materiale a bassa perdita, altri su FR4. I disadattamenti di impedenza dovuti a curve brusche (es. giri a 90°) possono riflettere il 5-10% della potenza, quindi sono preferibili tracce curve o smussate.
Le reti di alimentazione a struttura a albero (strutture ad albero binario) sono comuni ma soffrono di errori di fase cumulativi. Una rete di alimentazione a 4 strati per un array a 64 elementi può avere una variazione di fase di ±5° a 12 GHz a causa di disadattamenti di lunghezza. Le linee di ritardo tagliate al laser possono correggerla a ±0.8°, ma aggiungono $20-50 per array ai costi di produzione. Per gli array sub-6 GHz, le linee di ritardo a elementi concentrati (reti LC) sono più economiche ma introducono un errore di ±2° e una ondulazione di ampiezza del 3-8%.
Gli effetti termici sono spesso trascurati. Un aumento di 10°C della temperatura ambiente sposta la fase di 1-2°/100 mm nelle tracce di rame, richiedendo sfasatori attivi o materiali a compensazione di temperatura. Nei radar aerei, le micro-crepe indotte dalle vibrazioni nelle saldature aumentano la perdita di inserzione di 0.2-0.5 dB/anno, accorciando i cicli di manutenzione a 2-3 anni invece di 5+.
La simulazione è non negoziabile. Un modello EM 3D (HFSS/CST) può prevedere un errore di ampiezza di ±0.2 dB e un errore di fase di ±1° prima della fabbricazione. Per gli array prodotti in serie, il test automatizzato con sonda rileva il 95% dei difetti—critico quando una linea di alimentazione difettosa in un array di 100 elementi può distorcere l’intero diagramma del fascio. I dati misurati dovrebbero corrispondere alle simulazioni entro ±0.5 dB e ±2°; in caso contrario, controllare l’usura del connettore (aggiunge una perdita di 0.1 dB ogni 500 cicli di accoppiamento) o la delaminazione del substrato.
Ridurre gli effetti dell’accoppiamento reciproco
L’accoppiamento reciproco tra gli elementi dell’antenna è uno dei maggiori grattacapi nella progettazione degli array—distorce i diagrammi di radiazione, riduce il guadagno del 10-20% e può spostare la direzione del fascio di 1-3°. In un array a patch 8×8 a 5.8 GHz strettamente impacchettato, l’accoppiamento può causare una degradazione dei lobi laterali di 5-8 dB e una perdita di efficienza del 15% se la spaziatura scende sotto 0.4λ. Per gli array a fase che operano sopra i 10 GHz, anche un disallineamento di 0.1λ nel posizionamento degli elementi può innescare un disadattamento di impedenza del 30-50%, costringendo gli amplificatori a lavorare il 20% in più per compensare.
”In un array a 16 elementi a doppia polarizzazione, l’accoppiamento reciproco a 0.3λ di spaziatura può ridurre l’isolamento tra le porte da 25 dB a soli 12 dB—abbastanza da compromettere le prestazioni MIMO.”
Metodi chiave di riduzione dell’accoppiamento e il loro impatto
| Metodo | Intervallo di frequenza | Riduzione dell’accoppiamento | Compromessi | Impatto sui costi |
|---|---|---|---|---|
| Defected Ground (DGS) | 2-18 GHz | 6-10 dB | 5% di perdita di larghezza di banda | +$0.50/elemento |
| Electromagnetic Bandgap (EBG) | 6-40 GHz | 8-15 dB | Aumento delle dimensioni del 10-15% | +$3.20/elemento |
| Reti di disaccoppiamento | 1-6 GHz | 4-8 dB | Aggiunge 0.3 dB di perdita di inserzione | +$1.80/elemento |
| Posizionamento sfalsato degli elementi | Qualsiasi | 3-6 dB | Larghezza del fascio più ampia del 5-10% | Nessun costo aggiuntivo |
Le strutture di massa difettose (DGS) funzionano incidendo slot periodici (larghi 0.05λ-0.1λ) nel piano di massa sotto le patch. Un array 4×4 a 28 GHz con DGS esagonali ottiene un accoppiamento inferiore di 9 dB, ma il restringimento della larghezza di banda del 10% significa che è valido solo per applicazioni a banda stretta. Le strutture EBG—come le metasuperfici a fungo—sono migliori per il mmWave (24-40 GHz), sopprimendo le onde superficiali di 12 dB, ma aggiungono 1.2 mm di spessore e richiedono una precisione laser (tolleranza di ±0.02 mm), aumentando i costi di fabbricazione di $200-500 per pannello.
Per le soluzioni a basso costo, la spaziatura sfalsata degli elementi (0.5λ orizzontale, 0.6λ verticale) riduce l’accoppiamento di 4 dB senza parti aggiuntive. Tuttavia, questo allarga la larghezza del fascio di 2-4°, quindi non è una buona opzione per i radar con risoluzione <1°. I circuiti di cancellazione attiva—dove un segnale secondario accoppiato viene sfasato e re-iniettato—possono ottenere un miglioramento dell’isolamento di 8-12 dB, ma consumano 50-100 mW per canale e necessitano di ricalibrazione mensile a causa del drift dei componenti.
Selezionare il diagramma dell’elemento appropriato
Scegliere il diagramma dell’elemento dell’antenna giusto è come scegliere l’obiettivo giusto per una fotocamera—se sbagli, le prestazioni dell’intero sistema scendono del 20-40%. Un diagramma dell’elemento non ben adattato può causare una perdita di guadagno di 5-8 dB a angoli di scansione oltre i 30°, aumentare i lobi laterali di 3-6 dB e ridurre il raggio di rilevamento effettivo del 15-25%. Per gli array a fase che operano a 6-18 GHz, la differenza tra una standard antenna a patch (larghezza del fascio a metà potenza di 120°) e un’antenna a slot rastremato Vivaldi (larghezza del fascio di 60°) può significare una risoluzione angolare migliore del 50% a costo di un guadagno di picco inferiore di 2-3 dB.
Confronto dei diagrammi degli elementi comuni per array radar
| Tipo di elemento | Intervallo di frequenza | Larghezza del fascio (piano E/H) | Guadagno di picco | Intervallo di scansione (±°) | Costo per elemento |
|---|---|---|---|---|---|
| Patch microstrip | 2-30 GHz | 70-120° | 5-8 dBi | ±45° | 0.80-2.50 |
| Dipolo + Riflettore | 0.5-6 GHz | 60-90° | 7-10 dBi | ±50° | 3.00-6.00 |
| Slot rastremato Vivaldi | 6-40 GHz | 50-70° | 8-12 dBi | ±60° | 12-25 |
| Antenna a tromba | 8-40 GHz | 30-50° | 12-18 dBi | ±30° | 50-120 |
Per i radar di sorveglianza a basso costo (1-6 GHz), i dipoli stampati con riflettori di massa offrono il miglior equilibrio—guadagno di 7-9 dBi con una larghezza del fascio di 80°, mantenendo la perdita di scansione sotto i 2 dB fino a ±45°. Tuttavia, nei radar automobilistici mmWave (77 GHz), gli array a patch alimentati in serie dominano perché racchiudono 16 elementi in 25 mm², raggiungendo un guadagno di 10 dBi e costando solo $1.20 per elemento nella produzione in volume.
I sistemi a banda larga (2-18 GHz) affrontano compromessi più difficili. Un’antenna Vivaldi offre una larghezza di banda di 10:1 e un guadagno costante di 8 dBi, ma la sua larghezza del fascio di 50° costringe a usare il 30% in più di elementi per coprire lo stesso campo visivo delle patch. Se il tuo budget lo permette ($15+ per elemento), ne vale la pena—i lobi laterali rimangono al di sotto di -15 dB anche a ±60° di scansione, critico per le applicazioni di guerra elettronica (EW).
La selezione del materiale influisce direttamente sulla stabilità del diagramma. Una patch basata su PTFE (εᵣ=2.2) mantiene una variazione di guadagno di ±0.5 dB da -40°C a +85°C, mentre le patch FR4 (εᵣ=4.3) subiscono oscillazioni di ±2 dB nello stesso intervallo. Per le comunicazioni satellitari (Ka-band), le lenti in silice fusa abbinate a patch impilate a 16 elementi aumentano il guadagno a 14 dBi ma aggiungono $85 per unità e 200g di peso.
Controllare gli effetti di bordo dell’array
Gli effetti di bordo negli array di antenne sono come rumori indesiderati in un segnale—distorcono i diagrammi di radiazione, aumentano i lobi laterali di 3-8 dB e riducono il guadagno effettivo del 10-20% rispetto agli elementi centrali dell’array. In un array lineare a 32 elementi a 10 GHz, gli elementi più esterni possono subire un calo di ampiezza di 5-7 dB e un errore di fase di ±10° a causa dell’improvvisa terminazione della corrente. Se ignorato, ciò porta a errori di puntamento del fascio di 1-2° e a una profondità del nullo più debole del 30% negli scenari di soppressione delle interferenze.
La soluzione più semplice è aggiungere elementi fittizi (passivi) sui bordi—due patch extra non alimentate su ciascun lato di un array 16×16 migliorano la simmetria del diagramma del 40% e riducono i lobi laterali di 2-4 dB. Tuttavia, questo aumenta l’ingombro totale del 15-20%, il che potrebbe non adattarsi a design ristretti di UAV o radar automobilistici. Un altro approccio è la distribuzione di corrente rastremata, in cui gli elementi di bordo sono alimentati con una potenza del 70-80% rispetto al centro. Questo riduce la diffrazione di bordo ma costa 1-2 dB di guadagno di picco—un compromesso che vale la pena fare se i livelli dei lobi laterali devono rimanere al di sotto di -20 dB.
Anche la scelta del substrato gioca un ruolo. Gli array su substrati sottili (0.5 mm Rogers 5880) mostrano una distorsione di bordo più debole del 50% rispetto a quelli su FR4 da 1.6 mm perché le onde superficiali sono meno dominanti. Per gli array mmWave (24-40 GHz), le recinzioni metalliche (alte 2-3 mm) intorno al perimetro sopprimono la radiazione di bordo di 6-8 dB, anche se aggiungono 0.5-1.0 dB di perdita di inserzione per recinzione.
La simulazione aiuta, ma le misurazioni sono critiche. Anche con modelli perfetti, le tolleranze di fabbricazione (±0.1 mm nell’incisione del PCB) possono spostare gli effetti di bordo di ±1 dB. Un test in campo lontano a ±60° di angoli di scansione dovrebbe mostrare una variazione di guadagno <2 dB sull’array—se gli elementi di bordo scendono >3 dB, considerare di ri-spaziarli del 5-10% più vicini al centro.
Testare i metodi di calibrazione di fase
La calibrazione di fase è ciò che impedisce agli array a fase di diventare costosi fermacarte di metallo—anche 5° di errore di fase possono deviare la direzione del fascio di 1-2°, ridurre il guadagno di 1-3 dB e aumentare i lobi laterali di 4-6 dB. In un array a 64 elementi a 28 GHz, i disadattamenti di fase non corretti dovuti alle tolleranze di produzione (errori di lunghezza della traccia di ±0.05 mm) possono causare una variazione di fase di ±8°, equivalente a un’imprecisione di puntamento del fascio del 15% a ±45° di angoli di scansione.
Confronto dei metodi di calibrazione di fase
| Metodo | Accuratezza (°) | Velocità (elementi/min) | Costo per array | Ideale per |
|---|---|---|---|---|
| Scansione con sonda in campo vicino | ±0.5° | 2-5 | 500-2000 | R&S, radar militari |
| Built-In Self-Test (BIST) | ±1.2° | 50-100 | 50-300 | 5G/automotive prodotti in serie |
| RF Over-the-Air (OTA) | ±2.0° | 10-20 | 200-800 | Stazioni base, comunicazioni satellitari |
| Tromba di riferimento + VNA | ±0.8° | 1-3 | 1000-5000 | Aerospaziale ad alta precisione |
La scansione in campo vicino è lo standard d’oro per i prototipi di R&S, utilizzando una sonda controllata da robot per misurare la fase a una risoluzione di 1-2 mm. Un array a 256 elementi impiega 2-4 ore per essere calibrato in questo modo, ma raggiunge un’accuratezza di ±0.5°—critica per i radar di guida missilistica dove un errore di 0.3° equivale a un errore di 10 m a 2 km di distanza.
Per la produzione ad alto volume, i circuiti BIST (accoppiatori e rilevatori integrati) riducono il tempo di calibrazione a meno di 60 secondi per array. Il compromesso? Un errore residuo di ±1.2° dovuto alla tolleranza dell’accoppiatore (disadattamento di ampiezza di ±0.3 dB). Negli array 5G mmWave (10,000+ unità/mese), questo è accettabile—il beamforming funziona ancora con un errore di ±2°, anche se i lobi laterali aumentano di 2-3 dB.
I metodi OTA usano un’antenna di riferimento a 5-10λ di distanza per misurare le differenze di fase. Sono più economici delle scansioni in campo vicino (200 vs. 2000), ma l’interferenza multipath in ambienti non anecoici aggiunge un rumore di ±1°. Ideali per le stazioni base dove un errore di ±2° costa solo una perdita di throughput del 3%.
Migliorare il design della dissipazione del calore
Il calore è l’assassino silenzioso degli array radar—ogni 10°C di aumento sopra gli 85°C riduce la vita utile dell’amplificatore GaN del 50%, aumenta il rumore di fase di 3-6 dBc/Hz e può deformare i substrati dell’antenna di 0.1-0.3 mm, distorcendo i diagrammi. Un array attivo da 500W con un’efficienza del 30% dissipa 350W di calore—abbastanza da friggere i circuiti non protetti in meno di 15 minuti senza un raffreddamento adeguato.
”In un array mmWave a 64 elementi, solo 5°C di riscaldamento non uniforme causano un’inclinazione del fascio di ±2°—equivalente a mancare un’auto a 200m di distanza in un radar automobilistico.”
Compromessi tra prestazioni e costi delle soluzioni di raffreddamento
| Metodo | Resistenza termica (°C/W) | Peso aggiunto (g/cm²) | Aumento del costo | Ideale per |
|---|---|---|---|---|
| Dissipatore di calore in alluminio | 1.2-2.5 | 80-120 | +$0.80/elemento | <6 GHz, array a basso costo |
| Camera di vapore | 0.4-0.8 | 40-60 | +$6.50/elemento | Stazioni base 5G/mmWave |
| Raffreddamento a liquido a microcanali | 0.1-0.3 | 150-200 | +$25/elemento | Applicazioni militari/spaziali |
| Cuscinetti termici in grafene | 0.6-1.2 | 5-8 | +$3.20/elemento | Radar per UAV/sciami |
I dissipatori di calore passivi in alluminio funzionano per array a bassa potenza (<100W) sotto i 6 GHz, mantenendo le temperature <15°C sopra l’ambiente a un costo di raffreddamento di $0.10/W. Ma a 28 GHz+, la loro resistenza di 2.5°C/W lascia che i punti caldi salgano di 30°C in più rispetto alle aree raffreddate—inaccettabile per i requisiti di stabilità del fascio di ±0.5°.
Le camere di vapore risolvono questo problema con un’uniformità di 0.5°C/W su tutto l’array. Un array a patch 16×16 a 24 GHz che utilizza camere di vapore spesse 1mm mantiene un delta di temperatura di ±3°C anche con una densità di potenza di 40W/cm², ma aggiunge 400 ai costi di produzione. Per i radar automobilistici, gli ibridi rame-grafene offrono una via di mezzo—resistenza di 1.0°C/W a soli 2.80 per elemento in più.
Il raffreddamento a liquido attivo è l’opzione nucleare. Le piastre fredde a microcanali pompate con 50/50 glicole-acqua possono gestire carichi di 100W/cm² con una variazione <5°C, ma richiedono pompe/raccordi da $800+ e manutenzione mensile. La NASA lo usa nelle aperture dei radar spaziali, dove la precisione di 1°C conta più del costo.
Le scelte dei materiali aggravano gli effetti. I substrati RT/duroid 5880 conducono il calore 3 volte meglio dell’FR4, riducendo i punti caldi del 40%. L’epossidica d’argento (rispetto alla saldatura) per gli interconnessioni RF abbassa le temperature della giunzione di 8-12°C—vale il costo del materiale 5 volte superiore quando l’affidabilità supera il budget.
Verificare con i dati di misurazione
Le simulazioni mentono—i dati misurati rivelano la verità. Un array a 32 elementi ben ottimizzato che simula un errore di ampiezza di ±0.5 dB e una coerenza di fase di ±2° può in realtà mostrare errori di ±1.2 dB e ±4° nei test nel mondo reale a causa di perdite dei connettori non modellate (0.1-0.3 dB ciascuno), tolleranze di fabbricazione del PCB (variazioni di larghezza della traccia di ±0.05 mm) e variazioni di lotto dei componenti (valori dei condensatori di ±5%). Per gli array a fase che operano sopra i 10 GHz, questi piccoli errori si accumulano rapidamente—un disallineamento di 0.1 mm in una rete di alimentazione a 28 GHz introduce un errore di fase di 10°, sufficiente a spostare la direzione del fascio di 3° e a ridurre il guadagno di 1.5 dB.
Le misurazioni del diagramma in campo lontano sono non negoziabili. In un array 8×8 a 24 GHz, i test in camera anecoica rivelano tipicamente lobi laterali superiori di 2-4 dB rispetto a quanto previsto dalle simulazioni, principalmente a causa dell’inatteso accoppiamento delle onde superficiali e dei bordi imperfetti del piano di massa. Se i tuoi lobi laterali misurati superano i -15 dB quando le simulazioni mostravano -20 dB, controlla l’accuratezza della spaziatura degli elementi—errori di ±0.02λ alle frequenze mmWave (es. 0.2 mm a 30 GHz) possono causare questo. La scansione in campo vicino aiuta a isolare i problemi—una risoluzione di scansione di 5×5 cm² può individuare elementi difettosi che causano cali di ampiezza >3 dB, che potrebbero influenzare solo il 5% dell’array ma rovinare l’integrità complessiva del diagramma.
Le sweeps dell’analizzatore di rete vettoriale (VNA) dovrebbero confermare S11 < -15 dB su tutta la banda. Se >10% degli elementi mostrano un return loss di -12 dB o peggiore, aspettati una perdita di efficienza del 5-8% dalla potenza riflessa. Per gli array attivi, le misurazioni dell’uscita dell’amplificatore di potenza (PA) devono corrispondere ai datasheet entro ±0.5 dB—un calo di 2 dB in più PA suggerisce un throttling termico o una ondulazione della fornitura DC >5%.
Anche i test di vita utile contano. Dopo 500 cicli termici (-40°C a +85°C), gli array basati su FR4 spesso sviluppano 0.1-0.2 dB di perdita aggiuntiva da micro-crepe, mentre i substrati Rogers RO4003C si degradano 3 volte più lentamente. Se la tua implementazione sul campo richiede 10 anni di affidabilità, i test di invecchiamento accelerato dovrebbero mostrare una variazione di guadagno <0.5 dB dopo 1,000 ore a 85°C/85% RH.
