Cos’è la funzione della guida d’onda radar | perché è fondamentale

Una guida d’onda radar trasmette segnali ad alta frequenza (tipicamente 2-40 GHz) con perdite minime (<0,1 dB/m), dirigendo le onde elettromagnetiche attraverso precisi canali in alluminio (standard WR-90/112). È fondamentale per mantenere l’integrità del segnale nei sistemi radar, gestendo una potenza a livello di kW e prevenendo la dispersione e le interferenze, con azoto pressurizzato spesso utilizzato per prevenire l’arco elettrico indotto dall’umidità in applicazioni militari/aerospaziali critiche.

Cosa fanno le guide d’onda

Le guide d’onda sono tubi metallici cavi o strutture dielettriche che trasmettono in modo efficiente onde radio ad alta frequenza (da 1 GHz a 300 GHz) con una perdita di segnale minima. A differenza dei tradizionali fili di rame, che faticano a superare 1 GHz a causa delle perdite per effetto pelle (fino al 30% di perdita di potenza per metro), le guide d’onda mantengono il 95-99% dell’integrità del segnale sulla stessa distanza. Sono essenziali nei sistemi radar perché gestiscono livelli di potenza di picco che superano 1 MW—ben oltre ciò che i cavi coassiali possono sopportare (tipicamente un massimo di 50 kW).

Le forme di guida d’onda più comuni sono rettangolari (WR-90, WR-112) e circolari (WC-50, WC-75), ciascuna ottimizzata per bande di frequenza specifiche. Ad esempio, una guida d’onda WR-90 (22,86 mm × 10,16 mm) opera a 8,2-12,4 GHz (banda X), mentre una WR-112 (28,5 mm × 12,6 mm) copre 7,05-10 GHz. La ruvidità della superficie interna deve rimanere al di sotto di 1,6 µm per prevenire la dispersione del segnale, e materiali come alluminio (perdita: 0,01 dB/m) o rame (perdita: 0,007 dB/m) sono preferiti per la bassa attenuazione.

Nelle applicazioni radar, le guide d’onda collegano il trasmettitore (ad esempio, un magnetron da 10 kW) all’array di antenne, assicurando che gli impulsi mantengano la loro larghezza di impulso di 2-5 µs e una larghezza di banda di 0,1-1 GHz senza distorsione. Una guida d’onda mal progettata può introdurre errori di fase (>5°) o un’ondulazione di ampiezza (±0,5 dB), degradando il raggio di rilevamento del bersaglio del 10-20%. I radar militari, come l’AN/SPY-6(V)1, utilizzano guide d’onda riempite di azoto pressurizzato per prevenire perdite indotte dall’umidità (>0,3 dB/m con il 90% di umidità).

Le guide d’onda consentono anche la doppia polarizzazione (H/V o ±45°) per i radar meteorologici, migliorando la precisione del rilevamento delle precipitazioni del 15-25%. Nei sistemi 5G mmWave, le guide d’onda dielettriche (ad esempio, PTFE, εᵣ=2,1) sostituiscono quelle metalliche per le bande 28/39 GHz, riducendo il peso del 40% pur mantenendo la perdita al di sotto di 0,1 dB/cm. Per le comunicazioni satellitari, le guide d’onda placcate in oro (rivestimento di 0,1-0,2 µm) resistono all’ossidazione, mantenendo una riflettività >99% su una durata di 15 anni.

Come i radar le utilizzano

I sistemi radar si basano su guide d’onda per trasportare segnali RF ad alta potenza dal trasmettitore all’antenna con perdite minime (<0,02 dB/m) e distorsione (<1° di errore di fase). Senza guide d’onda, le prestazioni dei radar moderni scenderebbero del 30-50% a causa della degradazione del segnale nei cavi coassiali a frequenze superiori a 2 GHz. Ad esempio, un radar navale in banda S (3 GHz) che utilizza una guida d’onda WR-284 (72,14 mm × 34,04 mm) può spingere impulsi da 500 kW su oltre 10 metri senza surriscaldamento, mentre un cavo coassiale della stessa lunghezza perderebbe il 15% della potenza in calore.

Le dimensioni interne della guida d’onda influenzano direttamente la precisione del radar. Un disallineamento di appena 0,5 mm in una guida d’onda WR-90 (banda X, 8-12 GHz) può causare una perdita di inserzione di 3-5 dB, riducendo il raggio di rilevamento di 8-12 km. Ecco perché i radar militari come l’AN/TPY-2 (sistema THAAD) utilizzano guide d’onda in alluminio lavorate con precisione con una tolleranza di ±0,1 mm per mantenere la precisione del beamforming entro 0,3°. I radar per il controllo del traffico aereo, come l’ASR-11, dipendono da guide d’onda riempite di azoto pressurizzato per prevenire l’assorbimento di umidità, che può aggiungere una perdita di 0,4 dB/m al 90% di umidità.

Le guide d’onda consentono anche la doppia polarizzazione nei radar meteorologici, migliorando la precisione della misurazione delle precipitazioni del 20%. Il radar Doppler NEXRAD utilizza trasduttori ortomodali (OMT) all’interno delle guide d’onda per dividere le polarizzazioni orizzontali e verticali, permettendogli di distinguere tra grandine (5-50 mm) e pioggia (0,5-5 mm) con una confidenza del 95%. Nei radar phased array (ad esempio, AEGIS SPY-1), le guide d’onda distribuiscono i segnali a più di 4.000 elementi dell’antenna mantenendo la variazione di ampiezza al di sotto di ±0,2 dB—fondamentale per tracciare missili ipersonici (Mach 5+) a un raggio di 500+ km.

Per i radar civili a basso costo, vengono utilizzate guide d’onda in acciaio zincato (perdita: 0,03 dB/m) invece del rame per tagliare i costi dei materiali del 60%, sebbene richiedano pareti 3 volte più spesse (2-3 mm) per gestire una potenza di picco di 50 kW. Nei radar mmWave automobilistici (77 GHz), le guide d’onda dielettriche (PTFE, εᵣ=2,2) riducono il peso del 50% rispetto al metallo, consentendo moduli radar compatti (50×30×10 mm) per le auto a guida autonoma. Tuttavia, queste soffrono di una perdita di 0,15 dB/cm, limitandone l’uso ad applicazioni a corto raggio (<200 m).

Tipi chiave di guide d’onda

Le guide d’onda sono disponibili in diverse forme e materiali, ciascuno ottimizzato per specifici intervalli di frequenza (da 1 GHz a 300 GHz), livelli di potenza (da 1 kW a 1 MW) e vincoli di costo (da 50 a 5.000 per metro). La scelta sbagliata può aumentare la perdita di segnale del 300% o ridurre la gestione della potenza del 50%, con un impatto diretto sulle prestazioni del radar. Ad esempio, una guida d’onda rettangolare WR-112 (28,5 mm × 12,6 mm) è standard per i radar in banda S (2-4 GHz), mentre una circolare WC-75 (75 mm di diametro) gestisce potenza più elevata (500 kW+) nei sistemi in banda C (4-8 GHz).

I tipi di guida d’onda più comuni rientrano in tre categorie: metalliche (rettangolari, circolari), dielettriche (polimero, ceramica) e ibride (composito metallo-dielettrico). Le guide d’onda rettangolari (ad esempio, WR-90, WR-137) dominano l’80% delle applicazioni radar grazie alla loro bassa perdita (0,01 dB/m) e alla facile produzione. Tuttavia, le guide d’onda circolari (WC-50, WC-100) sono preferite per i giunti rotanti nelle antenne radar, dove mantengono una perdita <0,5 dB per rotazione anche a 10+ RPM.

Le guide d’onda dielettriche (ad esempio, PTFE, allumina) stanno guadagnando terreno nei radar 5G e automobilistici (77 GHz) perché sono il 40% più leggere del metallo e resistono alla corrosione. Tuttavia, la loro perdita più elevata (0,15 dB/cm contro 0,01 dB/m nel metallo) le limita ad applicazioni a corto raggio (<200 m). Per i sistemi di grado spaziale, le guide d’onda in alluminio placcato in oro (rivestimento da 0,1 µm) sono obbligatorie: mantengono una riflettività >99% in condizioni di vuoto per una durata di 15 anni di un satellite, con una stabilità termica da -50°C a +150°C.

Le guide d’onda flessibili (rame intrecciato o metallo ondulato) sono utilizzate dove è richiesta la piegatura, come nei pod radar degli aerei. Una guida d’onda flessibile di 6 mm di diametro può piegarsi con angoli di 20° con <0,3 dB di perdita aggiuntiva, fondamentale per i radar dei caccia (ad esempio, AN/APG-81) che operano a 10-20 GHz. Nel frattempo, le guide d’onda a creste (ad esempio, WRD-180) estendono la larghezza di banda del 30% ma sacrificano la gestione della potenza (scendendo da 100 kW a 10 kW)—rendendole ideali per i sistemi di guerra elettronica che necessitano di un disturbo a banda larga (2-18 GHz).

L’opzione più economica, le guide d’onda in acciaio zincato, costa il 60% in meno del rame ma ha un’attenuazione 3 volte superiore (0,03 dB/m) e si corrode dopo 5-7 anni in ambienti umidi. Per i radar a terra in climi secchi, questo compromesso può essere accettabile, ma i radar navali utilizzano sempre rame o alluminio per evitare la degradazione da acqua salata.

Perché la forma è importante

La forma della guida d’onda non riguarda solo il fatto di adattarsi a spazi ristretti, ma controlla direttamente la propagazione del segnale, la gestione della potenza e l’intervallo di frequenza. Una guida d’onda rettangolare WR-90 (22,86×10,16 mm) trasmette segnali da 8-12 GHz con una perdita di 0,01 dB/m, mentre una circolare WC-50 (50 mm di diametro) gestisce 5-8 GHz a 0,007 dB/m, a dimostrazione che le dimensioni dettano le prestazioni. Anche una deviazione di 1 mm dalle proporzioni ideali può causare una contaminazione della modalità, aumentando la perdita del 15-20% e distorcendo i raggi radar di 2-3°.

Ecco come la forma influisce sui sistemi del mondo reale:

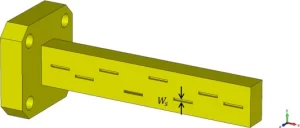

• Le guide d’onda rettangolari dominano il 75% delle installazioni radar perché le loro pareti piatte supportano in modo efficiente la modalità TE₁₀ (la più bassa perdita). Il loro rapporto d’aspetto (2:1 larghezza/altezza) bilancia la gestione della potenza (50+ kW) e la precisione della frequenza di taglio (±0,1 GHz).
• Le guide d’onda circolari eccellono nei giunti rotanti dei radar, dove la loro simmetria mantiene una perdita <0,5 dB anche a 15 RPM. Tuttavia, sono il 30% più pesanti e costano il 20% in più da lavorare rispetto alle versioni rettangolari.
• Le guide d’onda a creste sacrificano il 50% della capacità di potenza (scendendo da 100 kW a 50 kW) per raddoppiare la larghezza di banda—fondamentale per i sistemi di guerra elettronica che necessitano di una copertura a banda larga (2-18 GHz).
• Le guide d’onda ellittiche (utilizzate nei periscopi dei sottomarini) riducono la sezione trasversale del 40% rispetto a quelle circolari, ma introducono una perdita aggiuntiva di 0,2 dB/m a causa della distribuzione irregolare del campo.

Il rapporto larghezza/altezza nelle guide d’onda rettangolari determina la frequenza di taglio. Ad esempio, una WR-112 (28,5×12,6 mm) ha una frequenza di taglio di 5,26 GHz, rendendola inutile al di sotto di tale soglia. I radar militari come l’AN/SPY-6 utilizzano WR-650 (165,1×82,55 mm) per le operazioni in banda L (1-2 GHz) perché le guide d’onda più piccole attenuerebbero i segnali di 3 dB/m. Al contrario, i radar mmWave (77 GHz) utilizzano guide d’onda WR-12 (3,1×1,55 mm), dove anche errori di produzione di 0,05 mm possono spostare la frequenza di taglio di 1 GHz.

Anche le curve e le torsioni degradano le prestazioni. Una curva a 90° in una guida d’onda WR-90 deve avere un raggio ≥50 mm per mantenere la perdita aggiunta <0,1 dB. I radar aerei (come l’APG-81 dell’F-35) usano guide d’onda ondulate personalizzate che tollerano curve strette di 20° con una penalità di 0,3 dB, fondamentale per adattarsi a scomparti radar all’estremità dell’ala (300×200×150 mm).

Anche la scelta del materiale interagisce con la forma. Le guide d’onda in alluminio sono il 60% più leggere del rame ma richiedono pareti il 15% più spesse (2,5 mm vs. 2,1 mm) per gestire la stessa potenza di 50 kW, riducendo leggermente le dimensioni interne. Per le applicazioni spaziali, le guide d’onda in titanio placcato in oro mantengono una perdita di 0,008 dB/m nonostante gli sbalzi di espansione termica di ±0,05 mm in orbita.

Materiali comuni utilizzati

I materiali delle guide d’onda non sono scelti a caso—sono un compromesso calcolato tra conduttività, peso, costo e durata. Una differenza di 0,01 dB/m nell’attenuazione può sembrare banale, ma su un array radar di 50 metri, significa 0,5 dB di perdita, riducendo il raggio di rilevamento di 1,5 km. Ad esempio, le guide d’onda in rame privo di ossigeno (OFC) offrono una perdita di 0,007 dB/m a 10 GHz, mentre l’alluminio (6061-T6) raggiunge 0,01 dB/m—un aumento del 30% della perdita, ma con un peso inferiore del 40% e un costo inferiore del 60% per metro (120 vs. 300).

Ecco come i materiali si confrontano nelle applicazioni reali:

• Rame (C10100/OFC): Lo standard di riferimento per i radar ad alta potenza (100+ kW) con una conduttività del 99,9%, ma pesante (8,96 g/cm³) e soggetto a ossidazione senza placcatura. Utilizzato nei radar navali (AN/SPY-1) dove la resistenza alla corrosione da acqua salata richiede una placcatura in oro di 0,1 µm (costo aggiuntivo di $500/m).
• Alluminio (6061/7075): 60% più leggero del rame e 30% più economico, ma richiede pareti il 15% più spesse per eguagliare la gestione della potenza di 50 kW del rame. Comune nei radar aerei (F-16 APG-83) dove ogni chilogrammo risparmiato migliora l’efficienza del carburante del 0,2% per ora di volo.
• Acciaio zincato: L’opzione economica ($50/m, 80% più economica del rame), ma soffre di una perdita di 0,03 dB/m e si corrode dopo 5-7 anni in umidità >70%. È praticabile solo per i radar a terra a corto raggio in climi secchi.
• PTFE (Dielettrico): Utilizzato nei radar automobilistici a 77 GHz per la sua densità di 1,8 g/cm³ (75% più leggero del metallo), ma limitato a una potenza di 1 kW e a una perdita di 0,15 dB/cm. Costa $200/m—giustificato dal risparmio di peso del 40% nelle auto a guida autonoma.

La finitura della superficie è importante quanto il materiale. Una ruvidità >1,6 µm Ra (ad esempio, acciaio mal lavorato) aumenta la perdita di dispersione di 0,02 dB/m, mentre il rame lucidato a specchio (<0,8 µm Ra) mantiene una riflessione delle onde del 99%. Le guide d’onda satellitari spesso utilizzano alluminio elettrolucidato (0,5 µm Ra) per sopravvivere a 15 anni in orbite senza degradazione.

Gli ambienti estremi richiedono trattamenti speciali. Le guide d’onda qualificate per lo spazio (ad esempio, il telescopio James Webb) utilizzano invar placcato in oro (lega Fe-Ni) per una espansione termica zero (±0,001 mm/m°C), costando 3.000/m ma garantendo una perdita di 0,008 dB/m tra -150°C e +120°C. I sottomarinisti optano per le guide d’onda in titanio (4,5 g/cm³) — 50% più economiche a 1.000/m.

Suggerimenti per la manutenzione

La manutenzione della guida d’onda non riguarda “se” fallisce, ma “quando”. Una singola ammaccatura di 0,5 mm in una guida d’onda WR-90 può aumentare il VSWR da 1,1 a 1,5, riducendo la potenza di uscita del radar del 12%. I sistemi navali affrontano le condizioni più difficili: la corrosione da nebbia salina può degradare le superfici delle guide d’onda in alluminio di 0,1 mm/anno, aggiungendo 0,03 dB/m di perdita annualmente fino a quando il raggio di rilevamento scende del 15% dopo 5 anni. Ma con una cura adeguata, le guide d’onda possono durare oltre 20 anni—superando in longevità i radar che servono.

“La guida d’onda più costosa è quella che sostituisci prematuramente.”

– Manuale di manutenzione radar della US Navy (2023)

La pressurizzazione è la prima difesa. Mantenere le guide d’onda a 2-3 psi (138-207 mbar) con azoto secco ($0,50/piede cubo) previene l’ingresso di umidità che causa una perdita di 0,4 dB/m con 90% di UR. Il radar AN/SPY-6 utilizza sensori di pressione automatizzati che attivano allarmi se i livelli scendono al di sotto di 1,5 psi per >30 minuti. Per le stazioni a terra, i controlli di pressione settimanali individuano le perdite in anticipo—un calo di 1 psi/mese indica una fessura di 0,1 mm che necessita di sigillante.

I cicli di pulizia devono corrispondere all’ambiente. I radar del deserto accumulano 50 g di polvere di sabbia per metro annualmente, che può graffiare le superfici se pulita a secco. Usare invece solventi senza freon (3M Novec, 120/gallone) con panni privi di lanugine ogni 6 mesi. Per i radar a bordo di navi, le guide d’onda in rame elettrolucidato dovrebbero ricevere rivestimenti spray al silicone (25/metro) ogni 2 anni per resistere alla corrosione da sale—questo riduce gli aumenti di attenuazione a lungo termine del 60%.

Le ispezioni meccaniche prevengono guasti catastrofici. Le sezioni flessibili delle guide d’onda nei radar degli aerei (come l’APG-81 dell’F-35) sviluppano microfessure dopo 5.000+ ore di volo a causa delle vibrazioni. Utilizzando tester VNA portatili ($15.000/unità), i tecnici misurano i coefficienti di riflessione S11 mensilmente—un salto di 0,2 dB indica un imminente guasto del giunto. I radar a terra beneficiano dell’imaging termico ogni 3 mesi; un hotspot di 10°C rivela un danno da arco elettrico da disallineamenti di 0,01 mm.

La cura specifica del materiale è la più importante:

• Le guide d’onda in rame hanno bisogno di pasta deossidante (No-Ox-ID, $30/tubo) sulle flange ogni 5 anni
• Le guide d’onda in alluminio richiedono rivestimenti di alodine (0,0005″ di spessore, $80/metro) per prevenire la corrosione galvanica
• Le guide d’onda dielettriche in PTFE si degradano sotto la luce UV, necessitando di manicotti in PVC nero ($8/metro) all’esterno

Il ROI è chiaro: spendere 1.000/anno per la manutenzione di un array di guida d’onda di 50 metri previene 50.000 sostituzioni ogni 8-10 anni. Ancora più criticamente, mantiene il raggio di rilevamento entro il 2% delle specifiche—sia che si tratti di tracciare celle temporalesche a 300 km o jet stealth a 400 km. Ignorare la manutenzione trasforma una perdita di 0,01 dB/m in 0,1 dB/m entro un decennio, erodendo silenziosamente le prestazioni fino a quando i bersagli scompaiono dagli schermi.
