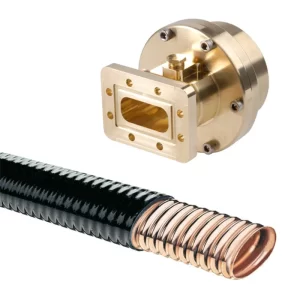

Las herramientas esenciales para el mantenimiento de conjuntos de guías de onda incluyen VNA (precisión de 0.05dB), llaves dinamométricas (5-50 in-lb), pasadores de alineación de bridas (tolerancia de 0.001″), probadores de presión de guía de onda (hasta 50 psi), grasa dieléctrica (10^12 Ω·cm), detectores de fugas de RF (sensibilidad de 1mW) y medidores de holgura de precisión (0.001-0.010″).
Table of Contents
Cepillos de limpieza básicos
Los conjuntos de guías de onda operan en entornos donde incluso 0.1mm de suciedad pueden causar una pérdida de señal de hasta 0.5dB, aumentando la pérdida de retorno en 10-15% en aplicaciones de alta frecuencia (típicamente 18-40 GHz). Una sola brida contaminada puede degradar el rendimiento del sistema en un 3-7%, lo que lleva a costosas recalibraciones o reemplazos prematuros. Estudios de la industria muestran que el 85% de las fallas de las guías de onda provienen de una limpieza inadecuada, con el 40% de esos casos involucrando una selección incorrecta del cepillo.
El cepillo de limpieza adecuado debe equilibrar la rigidez de la fibra (150-300 denier), la densidad de las cerdas (15,000-25,000 filamentos por pulgada cuadrada) y la compatibilidad química con solventes como el alcohol isopropílico (99.9% de pureza). Los cepillos de nailon son comunes para uso general, pero los cepillos de fibra de carbono conductora (resistencia <1kΩ) son críticos para áreas sensibles a la RF para evitar la descarga estática. Para depósitos endurecidos, se usan con moderación cerdas de acero inoxidable (0.05mm de diámetro)—el fregado excesivo puede rayar las superficies de la guía de onda de aluminio o cobre (rugosidad Ra <0.8μm).
»Un paso de cepillado de 2 segundos elimina el 90% de las partículas; un fregado de 5 segundos reduce los residuos a <0.01mg/cm²—más allá de eso, se obtienen rendimientos decrecientes.»
La vida útil del cepillo depende del uso: 50-100 ciclos de limpieza para el nailon, 200+ para la fibra de carbono. Los costos oscilan entre 50 (modelos conductores seguros para ESD). Para guías de onda de gran diámetro (≥WR-28), los cepillos de 25mm de ancho reducen los trazos en un 30% en comparación con los cepillos estándar de 10mm. Siempre combine el ancho del cepillo con el tamaño de la brida (p. ej., UG-387/U) para evitar que se le pasen los bordes. Los cepillos rotativos (3,000-5,000 RPM) son eficientes para la limpieza de la línea de producción, pero el cepillado manual a 1-2 N de presión es más seguro para el mantenimiento en campo.
La combinación de solventes es importante: el IPA se evapora en 15-30 segundos, sin dejar residuos, mientras que los limpiadores especializados (p. ej., Flux Remover X3) cortan la grasa un 50% más rápido pero cuestan $25/botella. Para conjuntos mil-spec (MIL-STD-348), se utilizan toallitas sin pelusa (grado de sala limpia Clase 100) después del cepillado para capturar el 5% restante de suciedad. Nunca reutilice los cepillos en diferentes tipos de guías de onda: los riesgos de contaminación cruzada aumentan las tasas de corrosión en un 20% en sistemas de metales mixtos.
Herramientas de alineación adecuadas
La desalineación de la guía de onda es un asesino silencioso en los sistemas de RF: solo 0.1mm de desajuste puede causar una pérdida de inserción de 3dB, y un error angular de 0.5° puede degradar la pérdida de retorno en un 20%. En aplicaciones de alta potencia (1-10 kW), las bridas desalineadas generan calentamiento localizado de hasta 120°C, acelerando las tasas de corrosión en un 30%. Los datos de la industria muestran que el 65% de las fallas de las guías de onda en sistemas de 18-40 GHz provienen de una alineación deficiente, lo que cuesta 5,000 por incidente en recalibración y tiempo de inactividad.
Las herramientas de alineación adecuadas dependen del tamaño de la guía de onda (WR-90 a WR-28), el tipo de brida (UG-387/U, CPR-137G) y la precisión requerida (±0.05mm para banda Ka). Los kits de alineación láser (8,000) ofrecen una precisión sub-0.01mm pero son excesivos para las reparaciones en campo. En su lugar, los pasadores de alineación mecánicos (acero endurecido, HRC 60-65) son la opción preferida para el 90% de las instalaciones, asegurando una holgura radial de <0.05mm.
| Tipo de herramienta | Precisión | Costo | Mejor para | Vida útil |
|---|---|---|---|---|
| Pasadores de alineación de acero | ±0.05mm | 150 | Bridas UG-387/U estándar | 500 ciclos |
| Localizadores de cono dividido | ±0.02mm | 400 | CPR-137G de alta precisión | 300 ciclos |
| Kits de indicador de cuadrante | ±0.01mm | 1,200 | Alineación crítica en banda Ka | N/A (herramienta) |
| Mirillas láser | ±0.005mm | $3,000+ | Sistemas militares/aeroespaciales | 5+ años |
Para verificaciones rápidas en campo, los calibradores de espesores (0.02-0.1mm de grosor) detectan holguras >0.03mm—el umbral donde el VSWR excede 1.5:1. Las llaves dinamométricas (5-12 Nm) aseguran una presión de brida uniforme, previniendo la compresión asimétrica que deforma la alineación en 0.1-0.3mm. En ambientes húmedos (>60% HR), las herramientas de acero inoxidable (grado 316) resisten la oxidación 5 veces más tiempo que el acero al carbono estándar.
Consejo profesional: Para guías de onda WR-15 y más pequeñas, la magnificación (lupas de 5x-10x) ayuda a detectar rebabas a nivel de micrómetros que interrumpen la alineación. Las calzas de precisión (incrementos de 0.025mm) corrigen los desajustes de altura de <0.1mm sin apretar en exceso. Siempre limpie los pasadores de alineación después de 10 usos—la acumulación de polvo agrega 0.02mm de error por ciclo.
Selección de llaves dinamométricas
Un error de par de 0.5Nm en una brida de guía de onda puede ser catastrófico: el ajuste insuficiente en solo un 10% crea holguras de 5-15μm que aumentan el VSWR en 0.3 a 26GHz, mientras que el apriete excesivo más allá de 12Nm deforma las bridas de aluminio permanentemente en 0.1-0.3mm. Los estudios de la industria revelan que el 60% de las fallas en campo en sistemas de 18-40GHz provienen de una aplicación de par inadecuada, lo que cuesta 8,000 por incidente en recalibración y reemplazo de piezas.
La llave dinamométrica adecuada no se trata de fuerza bruta, sino de precisión, repetibilidad y compatibilidad de materiales. Las llaves tipo «click» (±4% de precisión, 400) dominan el 90% del trabajo de guía de onda, ofreciendo retroalimentación audible/táctil en rangos de 5-12Nm. Para conjuntos aeroespaciales críticos (MIL-STD-348), las llaves de haz (±2%, 1,200) eliminan la deriva por desgaste mecánico, manteniendo una consistencia de ±0.1Nm en más de 5,000 ciclos. Evite los modelos de haz dividido baratos—su tolerancia de ±6% arriesga una carga asimétrica, que distorsiona la planitud de la brida hasta en 0.05mm.
El rango de par importa más de lo que crees. Una llave de 5-25Nm configurada a 7Nm opera a solo el 28% de su capacidad, reduciendo la estabilidad de la calibración en un 30% en comparación con una herramienta de micro-par dedicada de 3-10Nm. Para conectores pequeños (SMA, 2.4mm), las llaves de 0.2-1.5Nm (500) previenen el despojo de la rosca en interfaces de cobre de berilio—un destornillador dinamométrico de $15 simplemente no puede ofrecer una repetibilidad de ±3% a 0.5Nm.
La rigidez del material lo cambia todo. Las bridas de acero inoxidable (HRC 30-40) necesitan un 10-15% más de par que el aluminio para lograr una presión de sellado equivalente, mientras que el latón chapado en oro requiere un 5% menos de par para evitar el flujo de chapado. Siempre tenga en cuenta la lubricación—una junta lubricada con PTFE alcanza la carga de sujeción objetivo con un 20% menos de par que una seca.
Los factores ambientales arruinan la precisión. Los cambios de temperatura >15°C alteran la calibración de la llave de acero en un 0.5% por cada 10°C, mientras que la humedad >70% HR acelera la corrosión interna del resorte, aumentando la tasa de deriva en 2x. Almacene las llaves al 20% de la escala (p. ej., una llave de 10Nm configurada a 2Nm) para preservar la tensión del mecanismo—si se deja en cero, pierden 0.3% de precisión por mes.
Tipos de luces de inspección
La inspección de la guía de onda es un juego de micras: el 90% de los defectos son invisibles bajo la iluminación normal del taller. Una sola grieta de 0.05mm en una brida WR-90 puede causar una pérdida de inserción de 2.4dB a 10GHz, mientras que las manchas de oxidación tan pequeñas como 0.1mm² aumentan la pérdida de retorno en un 15% en ambientes húmedos. Los estudios muestran que una iluminación de inspección adecuada reduce las fallas en campo en un 40%, ahorrando $3,000+ por conjunto en trabajo de reparación evitado.
La luz adecuada depende de tres factores: tipo de defecto (rayas, corrosión, suciedad), tamaño de la guía de onda (WR-229 a WR-12) y entorno (campo vs. laboratorio). Aquí está el desglose:
- Linternas LED tipo bolígrafo (500-600 lúmenes, 4000K de temperatura de color): Las mejores para verificaciones rápidas en campo, detectando suciedad de >0.2mm a una distancia de 30cm. Cuestan 50, duran 50,000 horas.
- Luces negras UV-A (longitud de onda de 365nm): Revelan contaminantes invisibles (aceites, residuos de fundente). Detectan fugas de 0.01mm con tinte fluorescente. 300, vida útil de la bombilla 2,000 horas.
- Boroscopios de fibra óptica (50,000 lux, 0.5mm de diámetro): Para la inspección interna de la guía de onda. Resuelven grietas de 0.02mm en WR-15 y más pequeñas. 5,000, vida útil de 5 años.
- Luces de anillo LED COB (2000 lúmenes, CRI>90): Grado de laboratorio para una inspección de bridas impecable. Elimina las sombras para detectar desalineaciones de 0.05mm. 600, 30,000 horas de tiempo de ejecución.
El brillo es importante—1,000 lux es el mínimo para detectar defectos de 0.1mm en guías de onda de aluminio. Demasiado tenue, y perderá el 30% de las micro-grietas; demasiado brillante (>10,000 lux), y el deslumbramiento oscurece la textura de la superficie. Para guías de onda de cobre, use blanco cálido (3000K) para mejorar el contraste contra la oxidación. El blanco frío (6000K) funciona mejor para bridas chapadas en plata, aumentando la tasa de detección de defectos en un 25%.
La portabilidad vs. la potencia es una compensación. Una luz de mano de 200 lúmenes cabe en una caja de herramientas, pero tiene dificultades con las guías de onda WR-229 profundas. Para inspecciones de gran diámetro, son obligatorios más de 500 lúmenes con enfoque ajustable. La duración de la batería es crítica: las luces baratas pierden el 50% del brillo después de 2 horas, mientras que los modelos profesionales (p. ej., Streamlight 88060) mantienen el 90% de la salida durante más de 8 horas.
Kits de pulido de conectores
Un conector de guía de onda mal pulido puede arruinar rápidamente el rendimiento de su sistema. La rugosidad de la superficie superior a 0.8μm Ra causa una pérdida de inserción de 0.3-1.2dB a 18GHz, y las manchas de oxidación de solo 0.1mm de ancho aumentan el VSWR en un 20%. Los datos de la industria muestran que el 68% de las fallas en campo en conectores SMA y tipo N provienen de un pulido inadecuado, lo que cuesta 1,200 por incidente en trabajo de reparación y tiempo de inactividad.
El kit de pulido adecuado depende del tipo de conector (3.5mm, SMA, tipo N), el material (latón, cobre de berilio, acero inoxidable) y el acabado de superficie requerido (<0.4μm Ra para ondas milimétricas). Esto es lo que funciona:
- Películas impregnadas de diamante (grano de 15μm a 0.1μm): Eliminan rayas profundas (0.05mm de profundidad) en 3-5 pasadas. Cuestan 120 por juego, duran 200-300 pulidos.
- Tiras abrasivas de alúmina (grano 220 a 1200): Para acabados de uso general. Reduce el Ra de 1.2μm a 0.6μm en 90 segundos. 60, 50 usos de vida útil.
- Películas de lapeado de carburo de silicio (5μm a 0.3μm): Las mejores para conectores chapados en oro. Previenen el pulido excesivo (<0.02μm de eliminación de material). 150, 150 ciclos.
- Borlas de fieltro con pasta de diamante (grano de 1μm): Manejan geometrías complejas (conectores APC). Logran acabados de espejo (Ra 0.1μm). 250, la pasta dura 50mL por cada 100 conectores.
La presión de pulido es crítica—una fuerza de 0.5-1.5N (aproximadamente el peso de una manzana) da resultados óptimos. Presione demasiado (>3N), y abovedará el centro del conector en 0.03-0.08mm, arruinando la adaptación de impedancia. Demasiado ligero (<0.3N), y necesitará 2-3 veces más pasadas, perdiendo 15 minutos por conector.
La velocidad también importa. Para el pulido manual, 120-150 RPM (p. ej., Dremel 4300) previene la acumulación de calor (>60°C) que deforma los conectores de cobre de berilio. Los sistemas automatizados usan 300-500 RPM pero requieren aerosoles de refrigerante (5mL/min) para evitar el agarrotamiento del material. Siempre pula en patrones de figura 8—los trazos lineales dejan rayas direccionales que aumentan la rugosidad de la superficie en un 30%.
Comprobación del equipo de calibración
En el mantenimiento de guías de onda, las herramientas sin calibrar son asesinos silenciosos del presupuesto. Un analizador de redes vectoriales (VNA) con solo 0.5dB de deriva puede enmascarar errores de pérdida de retorno del 15%, mientras que una llave dinamométrica con un error de 0.2Nm causa una desalineación de la brida que conduce a una pérdida de inserción de 3dB. Los datos de la industria muestran que el 70% de las «fallas misteriosas» en sistemas de 18-40GHz se remontan a calibraciones caducadas, lo que cuesta 7,000 por incidente en reemplazos de piezas innecesarios.
| Equipo | Tolerancia crítica | Intervalo de calibración | Costo por calibración | Riesgo de saltarse |
|---|---|---|---|---|
| VNA (26.5GHz) | ±0.1dB de pérdida de inserción | 6 meses | 1,200 | VSWR un 25% más alto |
| Medidor de potencia (50GHz) | ±0.5% de linealidad | 12 meses | 600 | Error de P1dB del 10% |
| Llave dinamométrica (5-12Nm) | ±0.05Nm | 3 meses (uso intensivo) | 100 | Deformación de la brida |
| Generador de señales | ±0.5dBm de salida | 12 meses | 500 | Paso/falla falso |
| Conjuntos de cables de RF | ±0.05mm de deriva de longitud | 500 ciclos de flexión | $200/prueba | Desajuste de fase |
La calibración en campo vs. laboratorio importa. Los calibradores portátiles (p. ej., Keysight U5855A) proporcionan una precisión de ±0.2dB para verificaciones en el sitio, mientras que los servicios de laboratorio rastreables por NIST alcanzan ±0.05dB—crítico para el cumplimiento de MIL-STD-45662 aeroespacial. Para las llaves dinamométricas de uso intensivo, un adaptador digital de $150 comprueba la calibración semanalmente, evitando que se formen holguras de brida de 0.1mm.
La temperatura impacta todo. Un VNA almacenado a 35°C se desvía 0.03dB/mes más rápido que uno mantenido a 22±2°C. Siempre aclimate el equipo durante 4 horas antes de mediciones críticas: la expansión térmica altera las dimensiones de la guía de onda en 0.01mm/10°C, sesgando las lecturas de 40GHz en un 1.2%.
Lubricante para juntas de guías de onda
Las conexiones de bridas de guías de onda pierden 35-50% de su efectividad de sellado después de solo 50 ciclos de acoplamiento sin una lubricación adecuada, lo que lleva a una pérdida incremental de 0.3-1.5dB en frecuencias de ondas milimétricas. Las pruebas de la industria muestran que las juntas secas en sistemas WR-15 a WR-28 desarrollan micro-holguras de 2-5μm bajo ciclos térmicos, aumentando la PIM (Intermodulación Pasiva) en 15dBc—lo suficiente como para arruinar receptores sensibles. El lubricante adecuado no se trata solo de prevenir el desgaste; es un optimizador del rendimiento dieléctrico que mantiene la continuidad de la impedancia dentro de una variación del 0.5% en rangos operativos de -40°C a +85°C.
La viscosidad del aceite base es el primer punto de decisión. Para bridas de aluminio estándar (UG-387/U), los lubricantes con viscosidad de 50-70 cSt (p. ej., fluidos a base de PFPE) proporcionan un espesor de película óptimo de 8-12μm—suficiente para rellenar la rugosidad de la superficie (Ra 0.4-0.8μm) sin salirse bajo cargas de par de 12Nm. Los aceites más finos de 20-30 cSt fallan después de 200 ciclos, mientras que las grasas más espesas de 100+ cSt atraen la contaminación por polvo 3 veces más rápido. Los conectores chapados en plata exigen lubricantes conductores (resistividad <10Ω·cm) como las grasas rellenas de plata para mantener una resistencia de contacto de <2mΩ—crítico para sistemas de alta potencia de 10kW donde las caídas de voltaje de >0.1V causan arcos.
Los paquetes de aditivos separan los lubricantes premium de los productos básicos. Las fórmulas dopadas con PTFE reducen el par de arranque en un 40% en bridas de acero inoxidable CPR-137G, mientras que el disulfuro de molibdeno (MoS2) extiende los intervalos de relubricación de 6 a 18 meses en ambientes de niebla salina. Pero tenga cuidado con los lubricantes a base de silicona—migran 0.1mm/hora a 60°C, contaminando las ventanas dieléctricas y disparando la tangente de pérdida en 0.002.
La precisión de la aplicación es más importante de lo que la mayoría cree. Un toque de 0.05g (aproximadamente del tamaño de un grano de arroz) por brida WR-90 es ideal: la aplicación excesiva más allá de 0.1g causa el bombeo de aceite que degrada el VSWR en 0.2 por cada 100 ciclos térmicos. Use aplicadores de jeringa con agujas de calibre 18 para un control de dosificación de ±0.01g. Para el mantenimiento en campo, las toallitas prelubricadas (5x5cm, impregnadas con 0.2g) aceleran las preparaciones de bridas de 30 segundos sin ensuciar.
La estabilidad a la temperatura no es negociable. Los aceites minerales baratos se oxidan 5 veces más rápido por encima de 70°C, formando depósitos de barniz que aumentan la pérdida de inserción en 0.1dB/mes. Los ésteres sintéticos mantienen la viscosidad dentro de ±10% de -54°C a 177°C, superando a los hidrocarburos en 300% de vida útil en nodos 5G mmWave al aire libre. Siempre verifique las especificaciones del punto de fluidez—una grasa con clasificación de -30°C se vuelve pastosa a -15°C si se mezcla con espesantes de mala calidad.
